Faltwerk

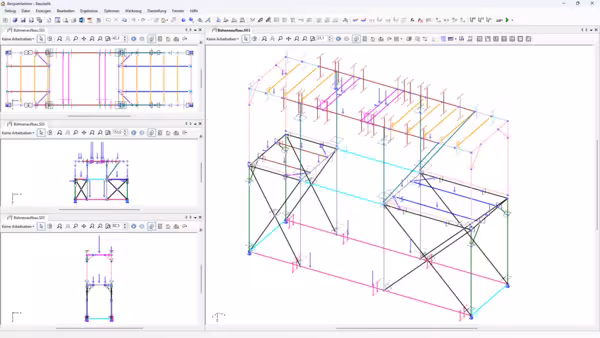

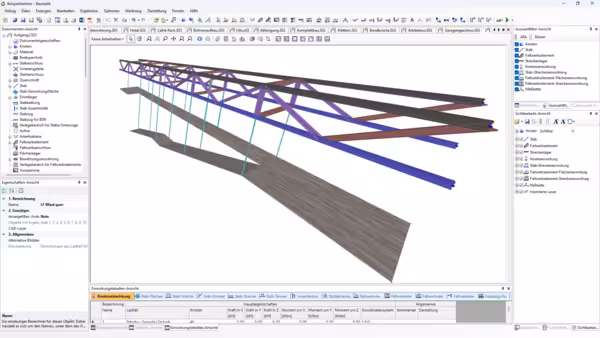

Das Faltwerk bietet die Möglichkeit, räumliche Rahmensysteme, Platten, Scheiben und Faltwerkselemente gleichzeitig innerhalb eines Systems zu berechnen und zu bemessen. Mehrere unterschiedliche Normen können dabei gleichzeitig verwendet werden. Eine Halle bei der die Stützen aus Stahlbeton, Teile des Daches aus Stahl und andere Elemente aus Holz bestehen, sind damit problemlos möglich. Das Programm unterstützt EC2 und SIA 262, EC3, EC5, EC9 und Glasbau sowie ältere Normen aus dem deutschsprachigen Raum.

Das Faltwerk verwendet unsere Programmoberfläche Baustatik mit allen entsprechenden Funktionen. Dazu gehören vielfältige Import- und Exportmöglichkeiten, mehrere Arten der textuellen und graphischen Eingabe sowie ein umfangreiches Paket an Visualisierungswerkzeugen sowohl für die Eingabewerte als auch für die Ergebnisse.

Mehr zur Baustatik » Demo ausprobieren »

Die wichtigsten Funktionen


Ein- und Ausgabemöglichkeiten
  • CAD-typische graphische Konstruktionswerkzeuge
  • Tabellarische Eingabe
  • Umfangreiche Möglichkeiten der Visualisierung
  • Datenübernahme aus CAD-Systemen
  • Export des Systems und der Bemessungsergebnisse in CAD-Systeme

Besondere Darstellungsfunktionen
  • Animation der Berechnungsergebnisse
  • Vom FEM-Netz unabhängige Darstellung der Ergebnisse

Grundrisse und Querschnitte
  • Beliebige polygonale Grundrisse mit polygonalen Aussparungen
  • Erweiterbare Querschnitts-Bibliothek
  • Zusammengesetzte Querschnitte
  • Frei definierbare Querschnitte

Normen und Materialien
  • Berücksichtigung unterschiedlicher Normen innerhalb einer Position
  • Erweiterbare Material-Bibliothek

Berechnungen
  • Lineare und nichtlineare Berechnungen
  • Ausschluss von Lagerfedern
  • Ausschluss von Zugstäben und Druckstäben
  • Berechnung nach Theorie 2. Ordnung
  • Vollautomatische und normgerechte Überlagerungsbildung
  • Gleichzeitige Berechnung unabhängiger Teilsysteme

Besondere Platten-Eigenschaften
  • Berechnung drillsteifer und drillweicher Platten
  • Berücksichtigung orthotroper Flächeneigenschaften
  • Vollautomatischer Netzgenerator
  • Optimierte hybride Finite Elemente nach Mindlin und Kirchhoff
  • Unterschiedliche Plattenstärken und Bettungen
  • Linear verlaufende Dicken der Finiten Elemente

Lagerungsmöglichkeiten
  • Frei definierbare Lagerungsbedingungen
  • Liniengelenke mit elastischen Einspanngraden für Querkräfte und Momente
  • Optionale Berechnung der Federsteifigkeiten von Lagern
  • Integrierte Unterzüge
  • Elastische Bettungen

Nachweise
  • Ermittlung der Biegebewehrung und Schubbewehrung bei Stahlbeton
  • Spannungsnachweis bei Holz, Glas, Aluminium und Stahl
  • Nichtlineare Durchbiegungsberechnungen im gerissenen Zustand (Zustand II)
  • Biegedrillknicknachweis nach EN 1993-1
  • Fugenbemessung nach EN 1992-1
  • Rissnachweis nach EN 1992-1
  • Durchstanznachweis nach EN 1992-1
  • Erdbeben
  • Mauerwerksnachweise

Vorgesehene Einwirkungen
  • Automatische Lastübernahme aus anderen Baustatik-Dokumenten
  • Automatische Lastweiterleitung in andere Baustatik-Dokumente
  • Eigengewicht automatisch
  • Punktlasten
  • Linienlasten und Trapezlasten
  • Flächenlasten
  • Generator für Fahrzeugbewegungen
  • Temperatureinwirkungen
  • Stützensenkungen
  • Flächenlasten auf Stäben können über ein Nebenrechnungssystem (Lasteinzugsflächen) automatisch berechnet werden
  • Schiefstellung und Vorkrümmung

Komplette Beschreibung »

Videos zum Faltwerk »

Eingabe eines einfachen räumlichen Faltwerks
Video: Eingabe eines einfachen räumlichen Faltwerks

In diesem kurzen Video lernen Sie, wie Sie ein einfaches räumliches Faltwerk, bestehend aus einer Platte und 2 Wänden, d ...

30:06

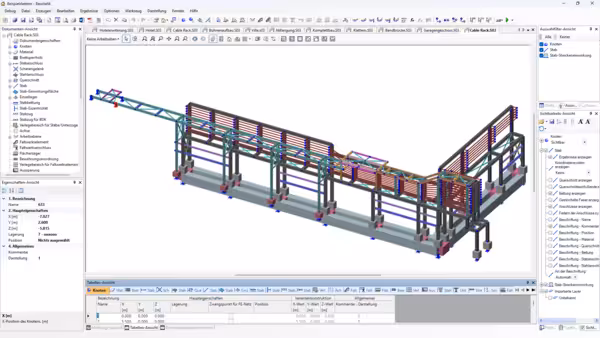

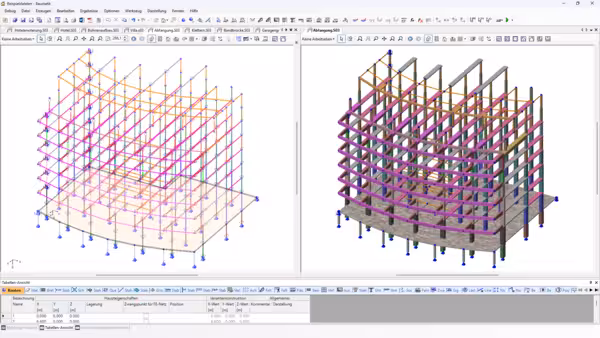

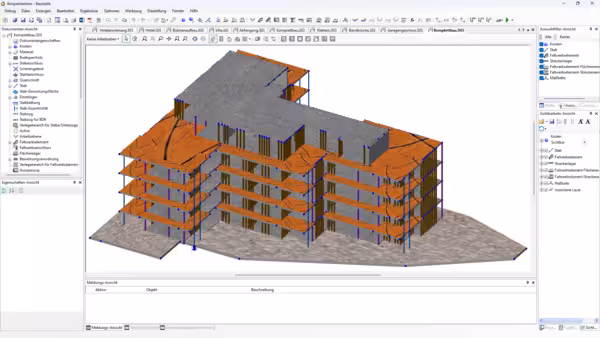

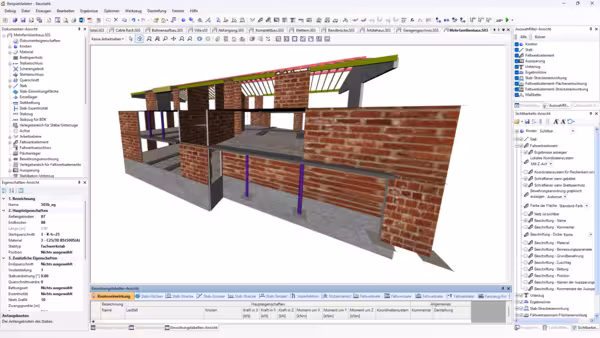

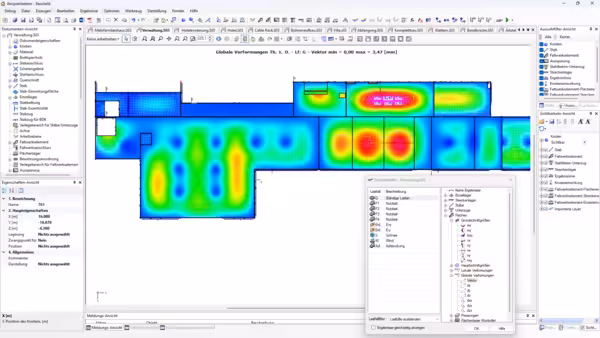

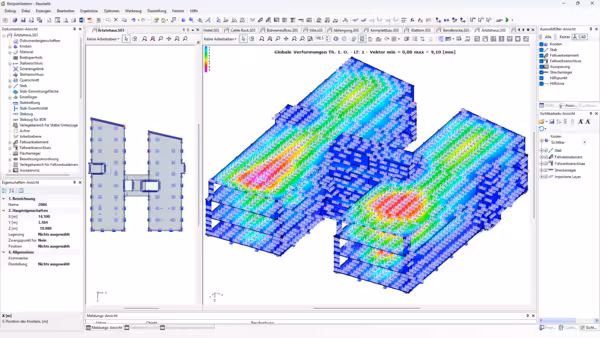

Faltwerk: System mit Abfangungen Faltwerk: Ärztehaus Faltwerk: Visualisierung mit Textur Faltwerk: Echt-Ansicht mit Begehung Faltwerk: Pfeilerstützung Faltwerk: Stabsystem mit Flächen Faltwerk: Stahlbau und Glasbau
