Elastisch gebetteter Balken

Das Programm erlaubt die Berechnung von beliebigen, elastisch gebetteten, ein- oder Mehrfeldträgern mit gleichbleibenden, veränderlichen und verspringenden Querschnitten.

Das Modul verwendet unsere Programmoberfläche Baustatik mit allen entsprechenden Funktionen. Dazu gehören mehrere Arten der textuellen und graphischen Eingabe sowie ein umfangreiches Paket an Visualisierungswerkzeugen sowohl für die Eingabewerte als auch für die Ergebnisse.

Mehr zur Baustatik » Demo ausprobieren »

Die Querschnitte können konstant, linear oder sprunghaft verlaufen. Neben der senkrechten Bettung kann eine Gleitbettung (in Längsrichtung) sowie eine Drehbettung (um die Längsachse) definiert werden. Die Bettung kann abschnittsweise unterschiedlich definiert werden. Auf Wunsch kann die Berechnung kann unter dem Ausschluss von Zugfedern durchgeführt werden. Die Bemessung erfolgt für Biegung mit Längskraft und Torsion.

Die Anzahl der Stützen auf dem Träger ist unbegrenzt. Neben festen Stützenlasten können Einzellasten und Streckenlasten an beliebigen Stellen auf dem Träger wirken. Als Belastung sind vertikale und horizontale Kräfte sowie Biege- und Torsionsmomente vorgesehen.

Das Eigengewicht kann automatisch berücksichtigt werden. Die Ermittlung der ungünstigsten Überlagerung erfolgt automatisch.

Folgende Einwirkungen sind vorgesehen:

  • Einzellasten und Einzelmomente
  • Streckenlasten, Trapezlasten und Dreieckslasten. Sie können an beliebigen Stellen auf dem Träger beginnen und enden
  • Das Eigengewicht wird auf Wunsch automatisch ermittelt

Komplette Beschreibung »

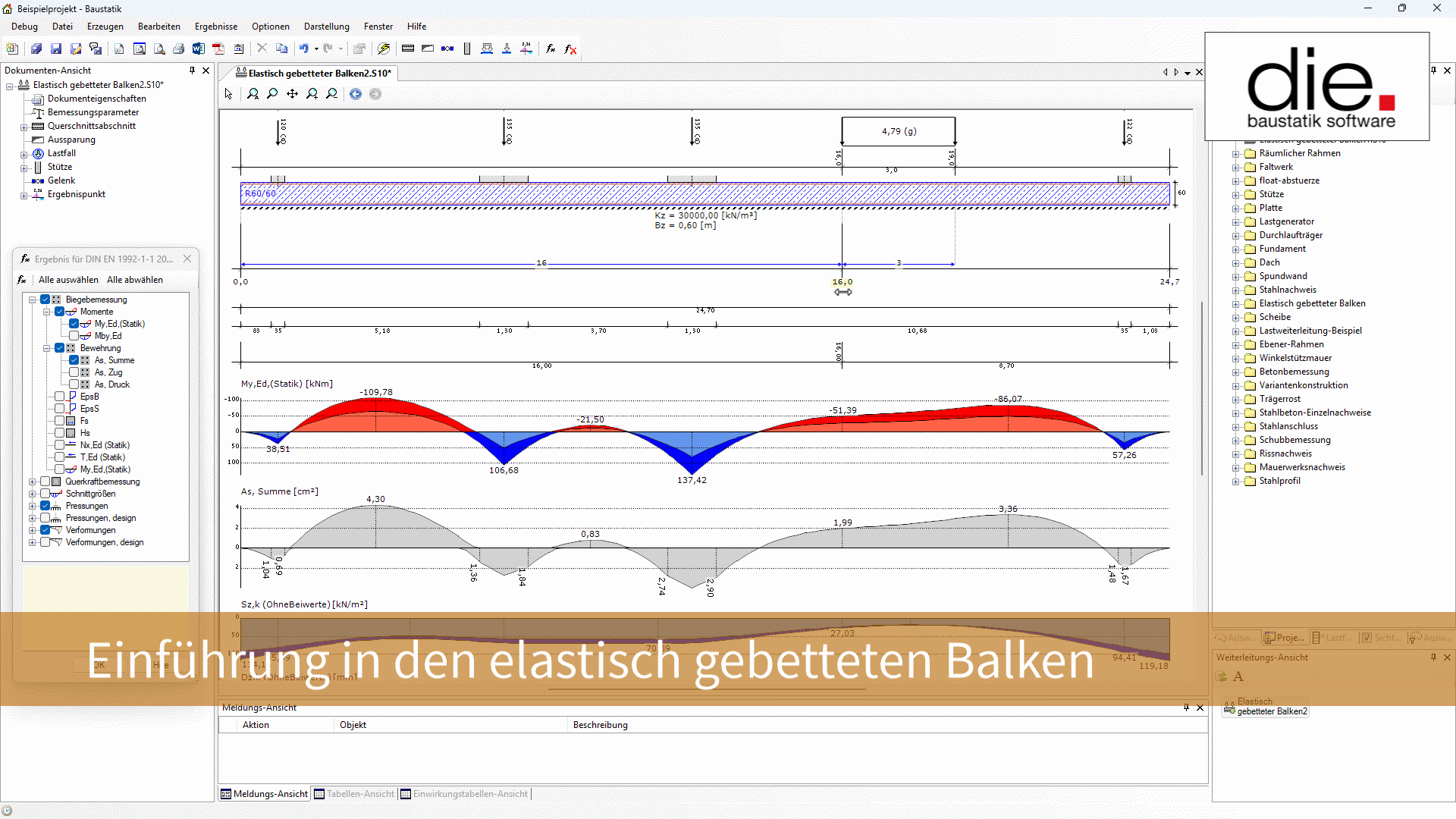

Elastisch gebetteter BalkenVideo abspielen
Elastisch gebetteter Balken

Ein kurzes Beispiel zur Eingabe eines elastisch gebetteten Balkens in der Baustatik. Das Beispiel verdeutlicht, wie sehr ...

01:56
Elastisch gebetteter Balken Elastisch gebetteter Balken mit Aussparung
