Ebenes Stabwerk
Das ebene Stabtragwerk bietet die Möglichkeit, ebene Rahmensysteme zu berechnen und zu bemessen. Mehrere unterschiedliche Normen können dabei gleichzeitig verwendet werden.
Das ebene Stabtragwerk verwendet unsere Programmoberfläche Baustatik mit allen entsprechenden Funktionen. Dazu gehören vielfältige Import- und Exportmöglichkeiten, mehrere Arten der textuellen und graphischen Eingabe sowie ein umfangreiches Paket an Visualisierungswerkzeugen sowohl für die Eingabewerte als auch für die Ergebnisse.
Mehr zur Baustatik » Demo ausprobieren »
Die wichtigsten Funktionen
Ein- und Ausgabemöglichkeiten
- CAD-typische graphische Konstruktionswerkzeuge
- Tabellarische Eingabe
- Umfangreiche Möglichkeiten der Visualisierung
- Datenübernahme aus CAD-Systemen
- Export des Systems und der Bemessungsergebnisse in CAD-Systeme
Besondere Darstellungsfunktionen
- Animation der Berechnungsergebnisse
- Fotorealistische Darstellung des Systems
Querschnitte
- Erweiterbare Querschnitts-Bibliothek
- Zusammengesetzte Querschnitte
- Frei definierbare Querschnitte
Normen und Materialien
- Berücksichtigung unterschiedlicher Normen innerhalb einer Position
- Erweiterbare Material-Bibliothek
Berechnungen
- Lineare und nichtlineare Berechnungen
- Ausschluss von Lagerfedern
- Ausschluss von Zugstäben und Druckstäben
- Berechnung nach Theorie 2. Ordnung
- Vollautomatische und normgerechte Überlagerungsbildung
- Gleichzeitige Berechnung unabhängiger Teilsysteme
Lagerungsmöglichkeiten
- Frei definierbare Lagerungsbedingungen
- Optionale Berechnung der Federsteifigkeiten von Lagern
Nachweise
- Ermittlung der Biegebewehrung und Schubbewehrung bei Stahlbeton
- Spannungsnachweise bei Holz, Glas, Aluminium und Stahl
- Nichtlineare Durchbiegungsberechnungen im gerissenen Zustand (Zustand II)
- Biegedrillknicknachweis nach EN 1993-1
Vorgesehene Einwirkungen
- Automatische Lastübernahme aus anderen Baustatik-Dokumenten
- Automatische Lastweiterleitung in andere Baustatik-Dokumente
- Eigengewicht automatisch
- Punktlasten
- Linienlasten und Trapezlasten
- Flächenlasten
- Temperatureinwirkungen
- Stützensenkungen
- Flächenlasten auf Stäbe
- Schiefstellung und Vorkrümmung
Der allgemeine Programmumfang entspricht dem des Faltwerks. Die Eingabe ist allerdings deutlich einfacher, da sie rein zweidimensional erfolgt und alle stabbezogenen Elemente aus der Oberfläche entfernt wurden.

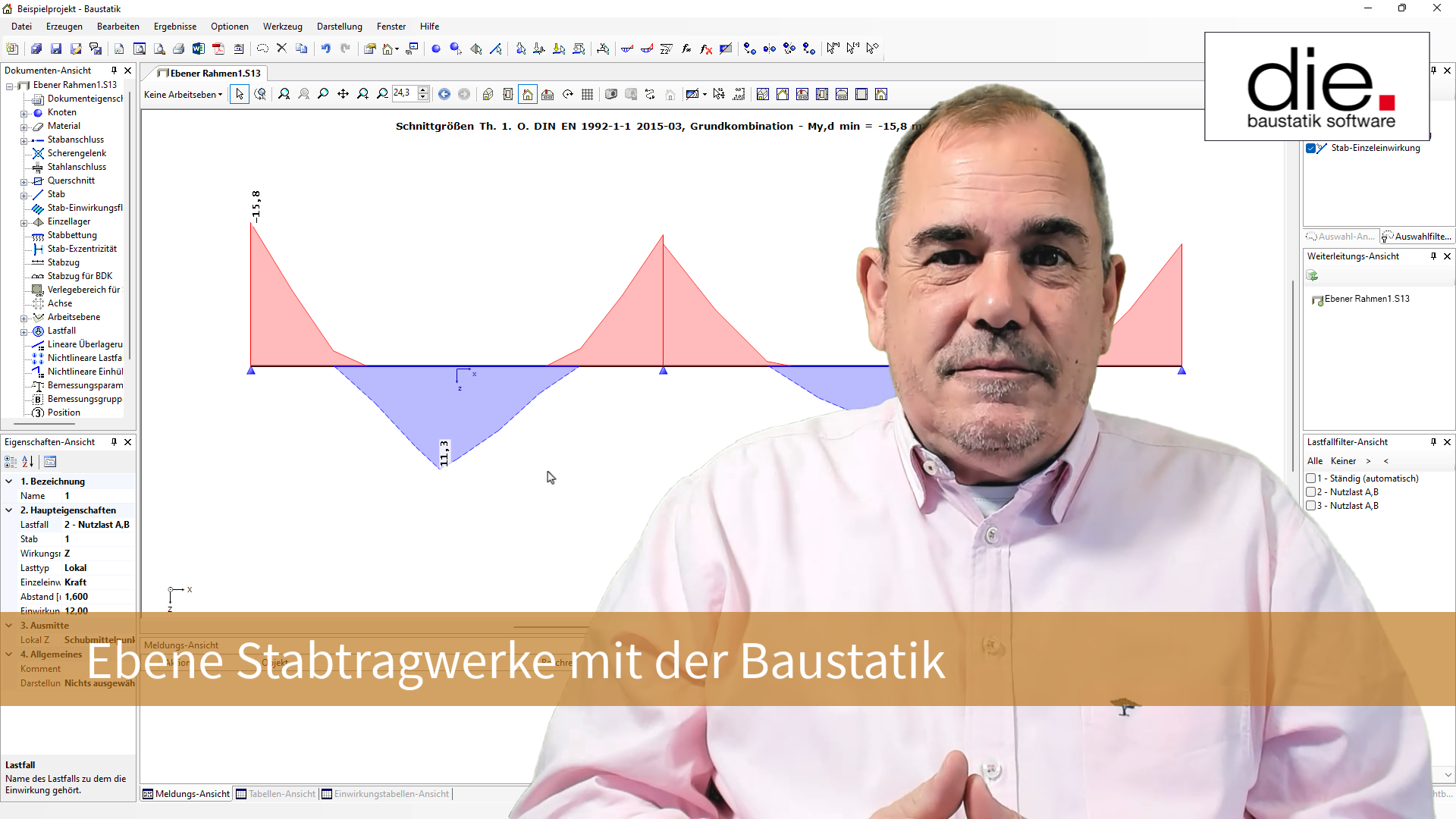

Video: So definieren Sie ein einfaches ebenes Stabsystem
Mit der Baustatik können viele unterschiedliche Systeme definiert und berechnet werden. Dazu gehören auch Stabtragwerke ...
