Die Baustatik enthält eine Variante zur Bemessung von dreiseitig gelagerten Platten für Flächen- und Dreieckslasten sowie Randlasten am freien Rand. Die Variante erzeugt eine normale Baustatik-Platte: Es werden also die Schnittgrößen, Auflagerkräfte sowie Verformungen berechnet und auch die Stahlbetonbemessung durchgeführt. Die Variante enthält ein vordefiniertes Ergebnisprokotoll mit allen benötigten numerischen und graphischen Angaben und Darstellungen. Sie können die vollständige Statik zum System also unmittelbar nach Eingabe der Kernkennwerte ausdrucken.
Alle Parameter können von Ihnen nachträglich geändert werden. Da es sich im Kern um eine normale Baustatik-Platte handelt, sind natürlich auch zusätzliche Felder oder über die Variante hinausgehende Belastungen möglich. Ebenso können Sie weitere Elemente zum Ausdruck hinzufügen oder aus der Ausgabe entfernen.
System

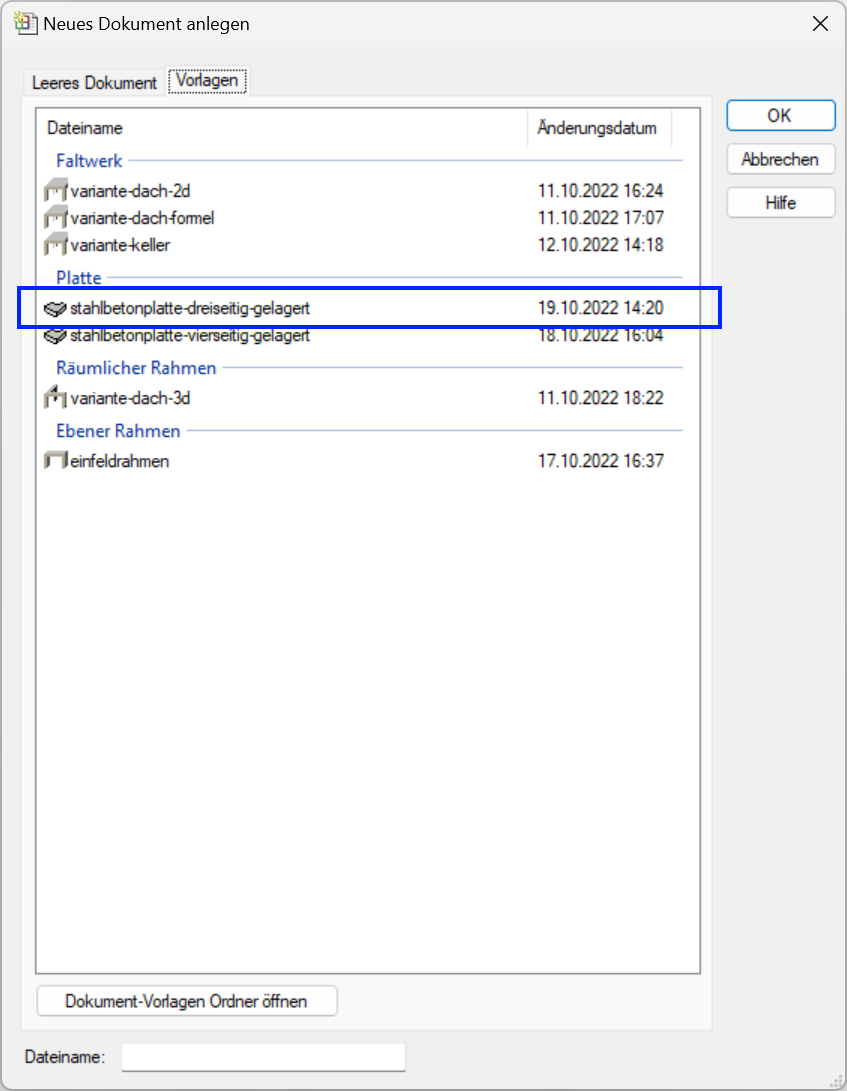

Um die dreiseitig gelagerte Platte per Variantenkonstruktion zu definieren, verwenden Sie den Befehl "Datei->Neues Dokument" und im dann angezeigten Fenster den Reiter "Vorlagen". Hier finden Sie sowohl die mitgelieferten als auch die von Ihnen selbst definierten Vorlagen.
Abmessungen und Lasten

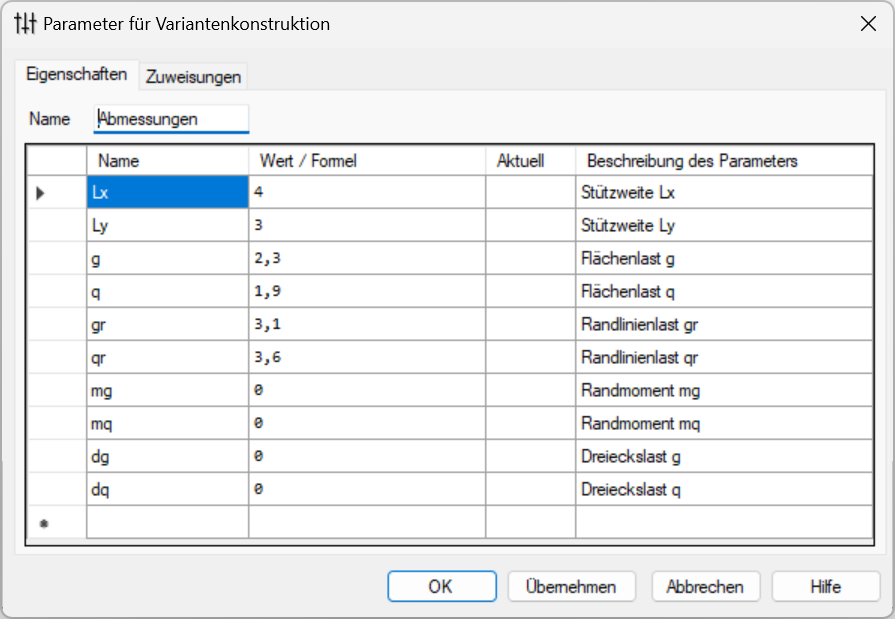

Nachdem Sie die Vorlage ausgewählt haben, öffnet die Baustatik automatisch das Eigenschaften-Fenster für die 'Parameter der Variantenkonstruktion.'

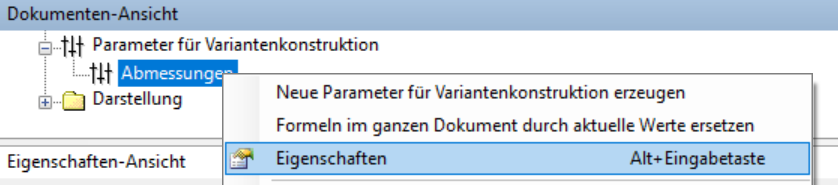

Dieses Fenster können Sie später auch selbst öffnen, um Parameter zu verändern. Bei der Sammlung an Parametern handelt es sich um ganze normale Baustatik-Objekte, deren Eigenschaften Sie über die Dokumenten-Ansicht erreichen können.
Geben Sie jetzt die gewünschten Abmessungen und Größen ein. Sobald Sie auf die Schaltfläche OK drücken wird das Fenster geschlossen und in der graphischen Darstellung wird das fertige System angezeigt.
Lagerung
Auf Basis der Vorlage sind die Lager immer biegesteif. Sie können die Federwerte natürlich nachträglich ganz einfach ändern und eines oder alle Lager gelenkig machen oder mit speziellen Federn ausstatten. Ebenso ist es auch kein Problem, aus der von uns mitgelieferten Vorlage eine neue zu erstellen, bei der die Federwerte per Variantenkonstruktion festgelegt werden können.

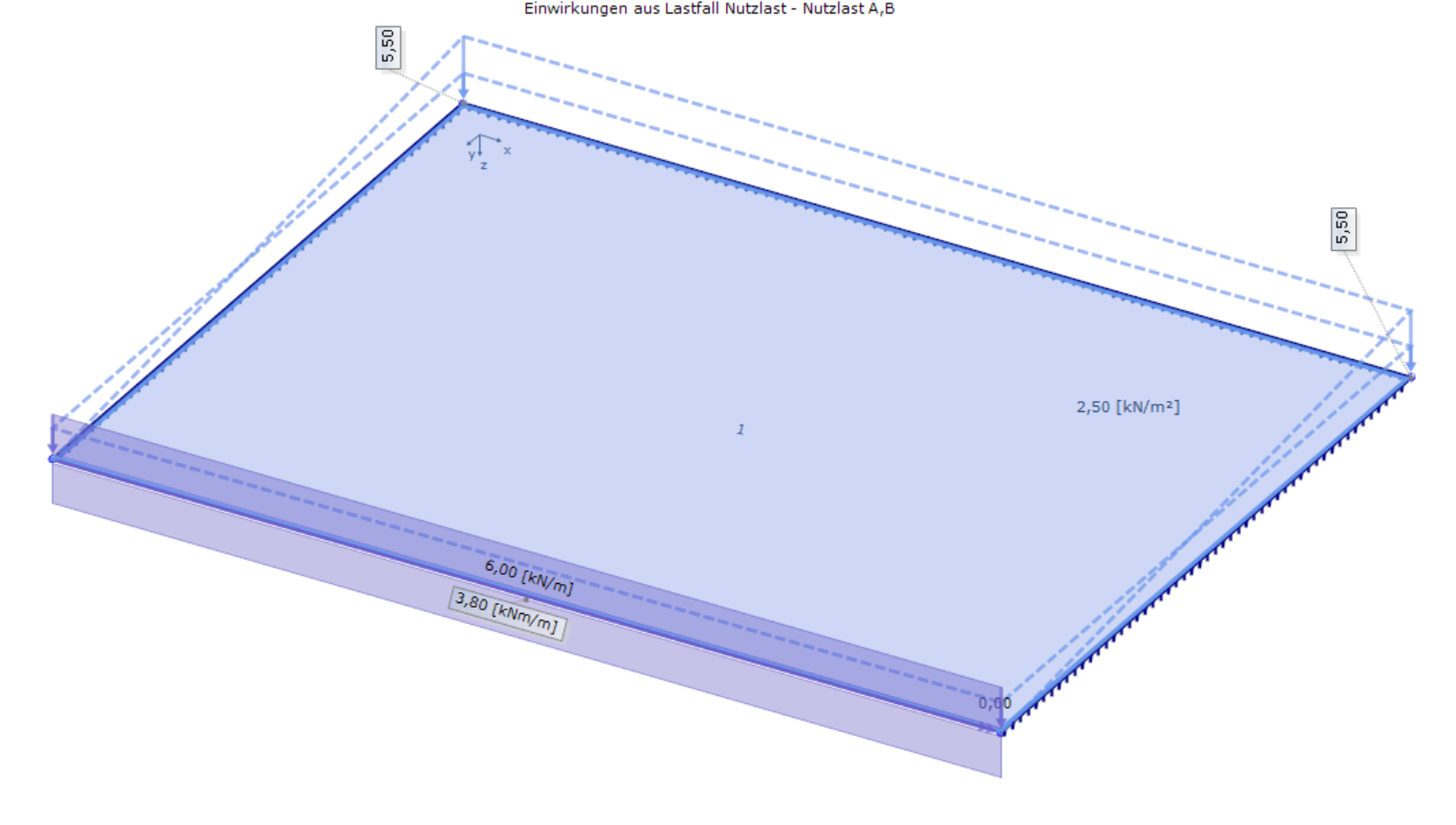

Lasten
Das Eigengewicht der Platte wird automatisch berücksichtigt. Zusätzlich sind folgende Lasten vorgesehen. Deren Größen haben Sie bereits bei der Angabe der 'Abmessungen und Größen' definiert.
Flächenlast g
Flächenlast q
Randlinienlast gr
Randlinienlast qr
Randmoment mg
Randmoment mq
Dreieckslast g
Dreieckslast q
Falls Sie eine oder mehrere dieser Einwirkungen nicht berücksichtigen möchten, können Sie diese einfach in der Graphik löschen. Klicken Sie dazu mit der rechten Maustaste auf die Einwirkung und wählen Sie den Befehl 'Löschen'.
Auf Wunsch können Sie natürlich mit den normalen in der Baustatik zur Verfügung stehenden Möglichkeiten auch weitere Lasten definieren oder die Positionen, Größen und Lastfälle der bereits per Variantenkonstruktion erzeugten Einwirkungen verändern.
Wenn Sie häufig eine andere Lastkonfiguration benötigen, dann sollten Sie das Anlegen einer eigenen Variante in Erwägung ziehen.
Material
Das Material der Stahlbetonplatte ist auf Basis der Vorlage vorgegeben. Sie können das Material der Platte aber ganz einfach mit den in der Baustatik vorhandenen Möglichkeiten ändern. So, wie alle Eigenschaften.
Video: Möglichkeiten zum Bearbeiten von Eigenschaften
Sie haben eine ganze Reihe von Möglichkeiten die Eigenschaften von Objekten zu verändern. Schon die Auswahl des zu verän ...
02:32
Wenn Sie häufig ein anderes Material als das aus der Vorlage verwenden, dann sollten Sie das Anlegen einer eigenen Variante, bei der bereits das richtige Material eingestellt ist, in Erwägung ziehen.

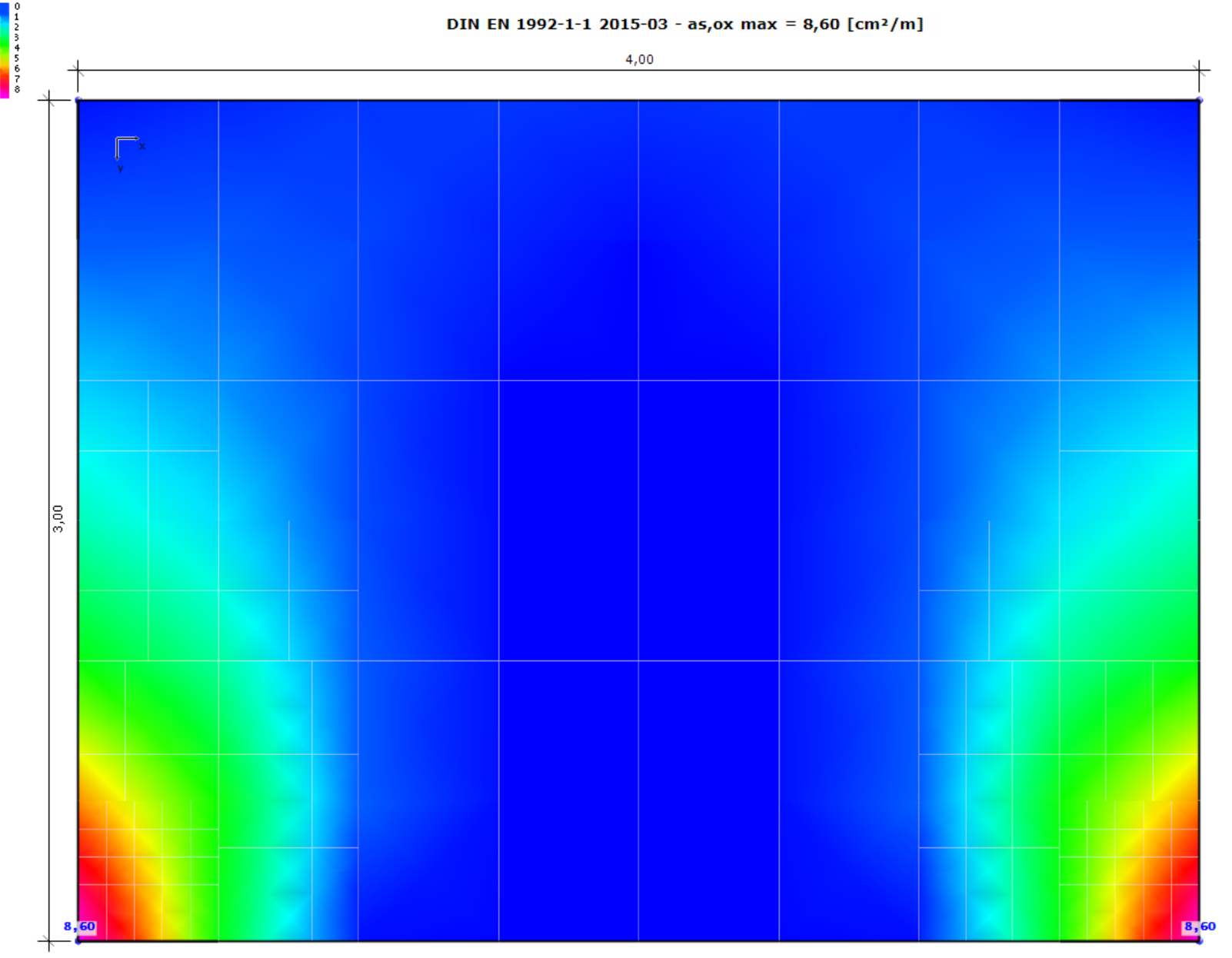

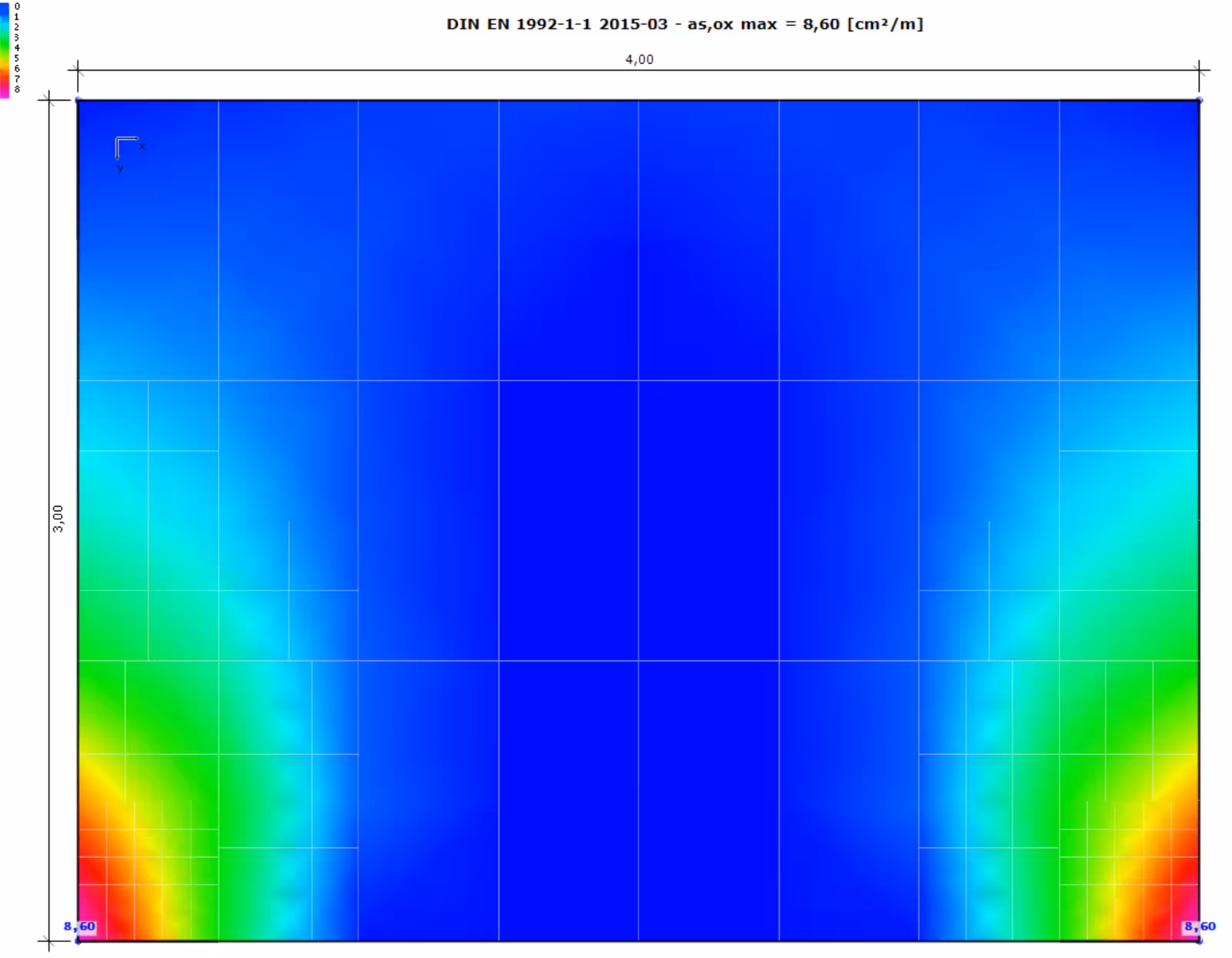

Bemessung
Die Definition der Platte ist damit abgeschlossen. Sie können die Statik dazu nun mit den normalen Möglichkeiten der Baustatik ausgeben.
Die Vorlage enthält dazu bereits eine fertig definiertes Ausgabeprotokoll, das alle benötigten Tabellen und Graphiken einschließt. Auf Wunsch können Sie diese Ausgabe mit den normalen Möglichkeiten der Baustatik noch ergänzen oder bearbeiten.
