Beispiel 1

Ein einfaches Beispiel mit einem ständigen Lastfall und zwei Nutzlastfällen.
Lastfall Nr Einwirkungsart Berücksichtigung
1 ständig muss immer angesetzt werden
2 Nutzlast A,B wird nur angesetzt, wenn ungünstig
3 Nutzlast A,B wird nur angesetzt, wenn ungünstig
Da vor der Berechnung nicht bekannt ist, ob ein Nutzlastfall eine günstige oder eine ungünstige Wirkung hat, müssen alle Möglichkeiten durchgerechnet werden. Dies ergibt für das obige Beispiel DREI Lastfallgruppen, die unabhängig voneinander berechnet werden müssen.
Dies sind:
Lastfallgruppe Nr Ständige Lastfälle Nutzlastfälle Nutzlastfälle
1 1 * 1.35 2 * 1.50 -
2 1 * 1.35 3 * 1.50 -
3 1 * 1.35 2 * 1.50 3 * 1.50

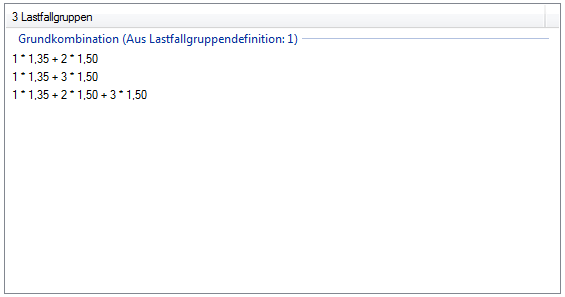

Im Programm sieht das folgendermaßen aus:
lfg1
