Stützenabschnitt

Ein eindeutiger Bezeichner für dieses Objekt. Dabei handelt es sich um den Namen, unter dem das Objekt identifiziert wird. Objekte von unterschiedlichem Typ dürfen identische Namen haben.

Gibt die Höhe dieses Stützenabschnitts an. [m]

Ein Stützenabschnitt ist ein Bereich, in dem überall dieselbe Bewehrung angeordnet werden soll. Soll die Bewehrung zwischen zwei Stützenauflagern gestaffelt eingebaut werden, muss dieses Stützenfeld in mehreren Abschnitten definiert werden.

Die Bemessung wird dann für jeden Abschnitt der Stütze getrennt durchgeführt.

Gibt den Querschnitt am unteren Ende der Stütze an.
Im Stahlbetonbau können Rechteck- und Kreisquerschnitte verwendet werden.

Rechteck

nEck, Anzahl der Eckeisen

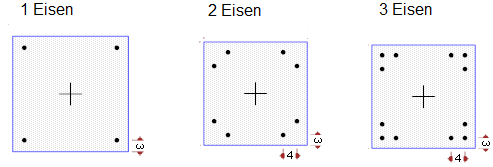

In jeder Ecke kann ein, zwei oder drei Eisen angeordnet werden.

aEck, Abstand der Eckeisen

Werden mehrere Eckeisen pro Ecke angeordnet, so ist hier der Abstand untereinander anzugeben.

Zulagen

Zwischen den Eckeisen können für die beiden Richtungen X und Y Zulagen definieren. Bei den Zulagen geben Sie die Anzahl der Eisen pro Seite sowie einen Prozentsatz an. Der Prozentsatz gibt an, wie groß jedes Zusatzeisen im Verhältnis zu einem Eckeisen ist.
Folgende Beispiele sollen diesen Zusammenhang erläutern.

• 100: Der Querschnitt jedes Zusatzeisens ist so groß wie jedes Eckeisen.
• 50: Der Querschnitt jedes Zusatzeisens ist so halb so groß wie jedes Eckeisen.

Kreisquerschnitt

Die Bewehrung wird rotationssymmetrisch am Rand angeordnet. Dabei wird die Anzahl an Eisen vorgegeben.

Bezeichnung für den verwendeten Querschnitt. Ist diese Bezeichnung angegeben, dann wird diese beim Ausdruck der Einagebdaten verwendet. Ansonsten wird die "automatische" Querschnittsbezeichnung aus der Querschnittsbibliothek verwendet.

Gibt die Lagerungsart am unteren Ende des Stützenabschnitts an.

Legt das Material dieses Stützenabschnitts fest.

Legt die Richtung der Lamellen bei Brettschichtholz fest.

Versatz unten in X. [cm] Angegeben wird der Versatz des aktuellen Querschnittsschwerpunktes bezogen auf den Querschnittsschwerpunkt am Stützenfuß.

Versatz unten in Y. [cm] Angegeben wird der Versatz des aktuellen Querschnittsschwerpunktes bezogen auf den Querschnittsschwerpunkt am Stützenfuß.

Für die Berechnung im Brandfall nach EN 1992-1-2/NA, 5.3.2 Methode A, Anmerkung 2 (Tabelle 5.2a bzw. Gleichung 5.7) kann für die Ersatzlänge im Brandfall Beta eingegeben werden. Der Standardwert wird im Programm mit Beta = 0,5 angenommen.

Versatz oben in X. [cm] Angegeben wird der Versatz des aktuellen Querschnittsschwerpunktes bezogen auf den Querschnittsschwerpunkt am Stützenfuß.

Versatz oben in Y. [cm] Angegeben wird der Versatz des aktuellen Querschnittsschwerpunktes bezogen auf den Querschnittsschwerpunkt am Stützenfuß.

Gibt den Querschnitt am oberen Ende des Stützenabschnitts an. Diese Angabe ist für Vouten gedacht. Ist nichts eingestellt, dann ist der Querschnitt konstant.

Über diese Optionsschalter legen sie die Art des Querschnittes fest. Innerhalb eines Abschnittes kann sich der Querschnitt nicht verändern. D.h., dass es nicht möglich ist, einen Rechteckquerschnitt in einer Kreisquerschnitt übergehen zu lassen. Es ist aber möglich, dass der Querschnitt von einem Abschnitt zum nächsten wechselt.
