Kurz KonsoleAusklinkung

Das Modul berechnet Ausklinkungen mit Hilfe eines Stabwerkmodels. Dabei werden die Vorgaben der EN 1992 sowie der aktuellen nationalen Anhänge berücksichtigt. Die Konsole kann mit einer vertikalen Einwirkung Ved und einer horizontalen Einwirkung Hed belastet werden.

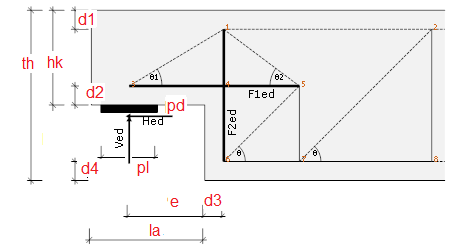

ausklinkung
Eigenschaften

Name

Ein eindeutiger Bezeichner für dieses Objekt. Dabei handelt es sich um den Namen, unter dem das Objekt identifiziert wird. Objekte von unterschiedlichem Typ dürfen identische Namen haben.

Material

Das Material der Ausklinkung

Ausklinkung

Trägerhöhe

Höhe des Trägers th [cm]

Trägerbreite

Breite des Trägers tb [cm]
Resthöhe hk [cm]

Ausklinkungslänge

Länge der Ausklinkungs la[cm]

Platte

Länge

Länge der Platte pl [cm]

Breite

Breite der Platte pb [cm]

Dicke

Dicke der Platte pd [cm]

Angriffspunkt

Lastangriffspunkt e [cm]

Bewehrungsabstände

d1

Abstand der oberen Bewehrung[cm]

d2

Abstand der mittleren Bewehrung[cm]

d3

Abstand der vertikalen Bewehrung[cm]

d4

Abstand der unteren Bewehrung[cm]

Belastung

Ved

vertikale Last Ved [kN]

Hed

horizontale Last Hed [kN]

Sonstiges

θ

Druckstrebenneigung θ im Träger [°]

Kommentar

Ein Kommentar zur Konsole
