Geometrie2

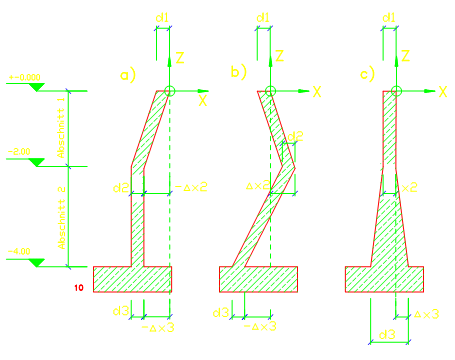

Wand

Wand
Der Bezugspunkt (Nullpunkt) für die Eingabe der Wandgeometrie ist der obere rechte Wandpunkt.
An allen Stellen, an denen sich die Wanddicke oder -neigung ändert, beginnt ein neuer Wandabschnitt.
XWIN kann Winkelstützmauern mit beliebig vielen Wandabschnitten berechnen.
Diese Stellen werden durch folgende Parameter definiert:
  • Breite d (cm) der Wand
  • Höhenkote z (m) bezogen auf den Wandkopf. Diese ist immer negativ einzugeben.
  • Verschiebung Δx (cm) des rechten Wandpunktes bezogen auf den Wandkopf. Sie ist positiv nach rechts und negativ nach links definiert.

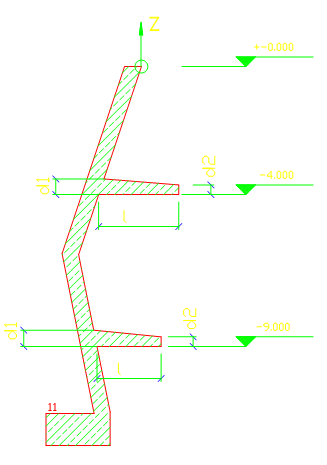

Kragplatte (Wandsporn)

Kragplatte (Wandsporn)
Der Bezugspunkt (Nullpunkt) für die Eingabe der Kragplatte ist der obere rechte Wandpunkt.
Für die Definition einer Kragplatte sind folgende Eingaben erforderlich:
  • Höhenkote z (m) der Kragplattenunterkante bezogen auf den Wandkopf. Diese ist immer negativ einzugeben. Die Unterkante verläuft immer horizontal
  • Länge l (cm) untere horizontale Länge des Wandsporns
  • Dicke d1 (cm) der Kragplatte an der Stützwand
  • Dicke d2 (cm) der Kragplatte am Ende

Fundament (Fußsporn)

Für die Definition eines Fundamentfußes sind folgende Eingaben erforderlich:
  • Länge links ll (m) an der Luftseite
  • Länge rechts lr (m) an der Erdseite
  • Dicke d (m) des Fundamentfußes
  • die Bodenkennwerte unterhalb des Fundamentes werden aus dem Bodenschichtenaufbau auf der aktiven Seite der für die Stützwand eingegeben wurde ermittelt.
  • D2: Dicke des linken Fundamentsporns am Wandanschnitt links
  • D3: Dicke des rechten Fundamentsporns am Wandanschnitt rechts
  • D4: Dicke des rechten Fundamentsporns rechts
Wenn das Fundament optimiert werden soll, müssen noch zusätzlich folgende Parameter eingegeben werden
  • maximale Länge links (m) an der Luftseite
  • maximale Länge rechts (m) an der Erdseite
  • Schrittgröße (cm) mit der dass Fundament vergrößert oder verkleinert werden soll

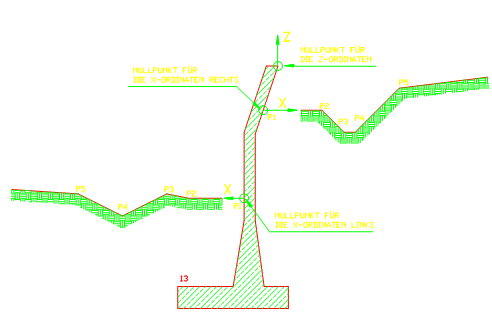

Geländeverlauf

Geländeverlauf
Der Geländeverlauf wird über Polygonpunkte definiert.
XWIN kann beliebig viele Polygonpunkte auf der rechten sowie der linken Seite berücksichtigen.
Der Nullpunkt für die z-Ordinaten befindet sich wie bei der Wandgeometrie am Wandkopf. Z-Ordinaten oberhalb des Wandkopfes sind positiv.
Der Nullpunkt für die x-Ordinaten befindet sich direkt an der Stützwand. Das Gelände auf der rechten sowie der linken Wandseite wird nur über positive x-Ordinaten definiert.

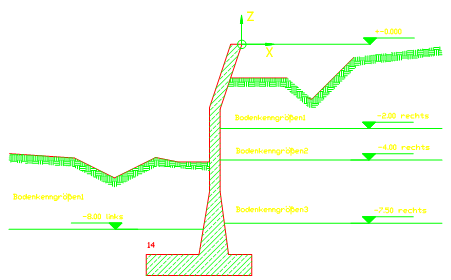

Bodenschichten

Bodenschichten
Der Baugrund wird in Form von horizontal verlaufenden Bodenschichten beschrieben.
XWIN kann beliebig viele Bodenschichten auf der rechten sowie der linken Seite berücksichtigen.
Für die Definition einer Bodenschicht sind folgende Eingaben erforderlich:
  • Höhenkote z (m) der Schichtunterkante bezogen auf den Wandkopf. Diese ist immer so einzugeben, dass sie unterhalb des Geländes liegt.
  • Winkel phi (grad) der inneren Reibung
  • Wichte gamma (kN/m3)
  • Wichte gamma unter Auftrieb (kN/m3)
  • Kohäsion c (kN/m2)
  • Beschreibung der Schicht
