Sporne

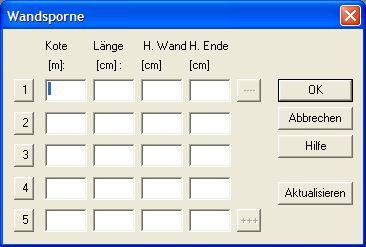

Dieser Dialog erscheint, wenn Sie den Befehl Erzeugen- Sporne anwählen.
Sporne
Auf diesem Dialog definieren Sie die Höhenlagen und Abmessungen der Wandsporne auf der rechten (aktiven) Seite.
Auf der rechten Seite des Dialogs befindet sich in der ersten und letzten Zeile je eine Befehlsschaltfläche. Diese sind nur aktiv, wenn mehr als 5 Sporne definiert worden sind. Man kann über diese Schaltflächen zum nächsten Wandsporn vor- und zurückblättern.
Auf der linken Seite befindet sich in jeder Zeile eine Befehlsschaltfläche mit einer Zeilennummer. Wenn Sie diese anklicken, können Sie den Sporn grafisch verändern.
Der Dialog verschwindet und es erscheint ein Fadenkreuzcursor. An dem Wandsporn erscheinen drei von XWIN markierte Punkte, die angeklickt werden können. Wenn Sie in die Nähe eines Punktes mit dem Fadenkreuzcursor kommen, färbt sich dieser um und in der Statuszeile unten rechts erscheint ein Text. Dieser gibt an, was verändert werden kann. Außerdem wird die aktuelle Position bezogen auf den Wandkopf ausgegeben. Wenn Sie einen der Punkte angeklickt haben, können Sie den Wandsporn verändern.

Kote [m]

Höhenkote bezogen auf den Wandkopf für die Unterkante des Wandsporns.

Länge [cm]

Länge der Unterkante des Sporns ab der Stützwand.

H. Wand [cm] Dicke an der Wand

Dicke des Wandsporns an der Stützwand.

H. Ende [cm] Dicke am Ende

Dicke des Wandsporns am Spornende.
