Erdstatische Angaben

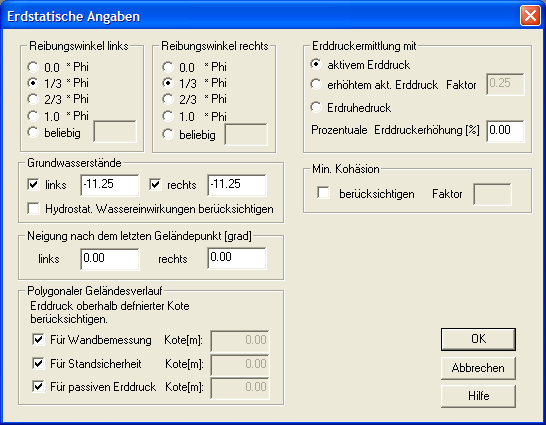

Dieser Dialog erscheint, wenn Sie den Befehl Erzeugen- Erdstatische Angaben anwählen.
Erdstatische Angaben
Auf diesem Dialog definieren Eingangswerte zur Ermittlung des Erddrucks.

Wandreibungswinkel Delta [-]

Wandreibungswinkel in Abhängigkeit zu phi. Die Werte liegen meist zwischen 0->1/3->2/3.
Wollen Sie einen beliebigen Wandreibungswinkel angeben klicken Sie auf den Menüpunkt beliebig. Sie können nun in dem unteren Feld einen Wert zwischen 0 und 1 eingeben.

Wandbemessung mit aktivem Erddruck / Erdruhedruck / erhöhtem aktivem Erddruck

eerhöht=(1.0-faktor)*ea+faktor*e0
ea= aktiver Erddruck
e0= Erdruhedruck

Prozentuale Erddruckerhöhung [%]

Hier können Sie den Erddruck für die Bemessung der Stützwand um einen Prozentsatz erhöhen.

Ansatz der min. Kohäsion berücksichtigen

Hier stellen Sie ein wie die Kohäsion bei der Erddruckermittlung berücksichtigt werden soll. In kohäsiven Bodenschichten kann es vorkommen, dass sich ein negativer Erddruck ergibt wenn der Erddruck aus Auflast und Boden zu gering ist. Über den Faktor kann gesteuert werden unter welchen Anteil des Erddrucks ohne Kohäsion der Erddruck nicht fallen darf. Bei einem Faktor von 0.20 wird der Erddruck so ermittelt, dass die Erddruckordinate im Bereich des kohäsiven Bodens nicht unter 0.20*eah fällt.

Berücksichtigung der Geländeneigung

Da es bei beliebigem polygonalem Geländeverlauf noch keinen Lösungsansatz gibt haben Sie hier die Möglichkeit einzustellen wie der Geländeverlauf berücksichtigt werden soll.
  • Als Auflast
  • Eingabe des gewünschten Geländeneigungswinkel Beta für die Ermittlung des Erddruckbeiwerts (kappa) nach DIN 4085

Grundwasserstand links / rechts [m]

Wenn ein Grundwasserstand auf der linken oder rechten Seite berücksichtigt werden soll, müssen Sie diesen hier angeben. Dazu klicken Sie auf das Feld rechts oder links. Dadurch wird das Eingabefeld für die Höhenkote aktiv und Sie können dort den Grundwasserstand eingeben. Die Höhenkote des Grundwasserstands bezieht sich immer auf Ok. Wand und kann maximal bis Ok. Wand eingegeben werden.

Neigung nach dem letzten Geländepunkt links / rechts [grad]

Hier geben Sie den weiteren Verlauf des Geländes hinter dem letzten Geländepolygonpunkt an. Ein positiver Winkel bedeutet ansteigendes Gelände.
