Erddruckumlagerung

Dieser Dialog erscheint, wenn der Menüpunkt Erzeugen Erddruckumlagerung ausgewählt wurde.

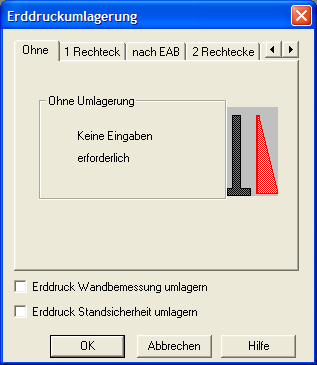

Erddruckumlagerung
Auf diesem Dialog definieren Sie Eingangswerte zur Ermittlung der Erddruckumlagerung.

Ohne

Wählen Sie diesen Punkt aus, wird mit der klassischen Erddruckverteilung

1 Rechteck

Die Erddruckfläche wird in ein Rechteck umgewandelt

2 Rechtecke

Die Erddruckfläche wird in zwei Rechtecke umgewandelt.
Wenn Sie den Schalter „2 Rechtecke“ betätigen, erscheint folgender Dialog:

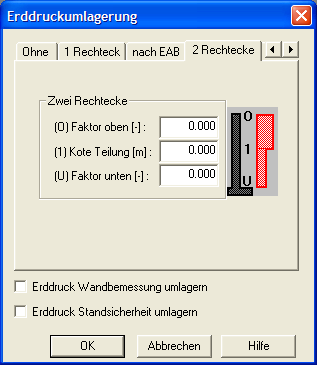

Erddruckumlagerung 2 Rechtecke
Hier können Sie das Verhältnis zwischen oberem und unterem Rechteck sowie die Tiefe der Teilung angeben.

Faktor oben

Wichtungsfaktor oberes Rechteck

Höhenkote Teilung

Höhenkote Ende des oberen Rechtecks

Faktor unten

Wichtungsfaktor unten

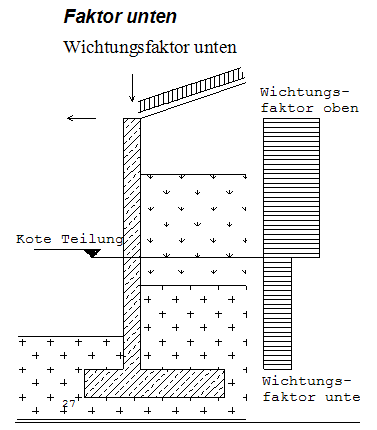

Erddruckumlagerung Faktor unten

1 Dreieck

Die Erddruckfläche wird in ein Dreieck umgewandelt.
Wenn Sie den Schalter „1 Dreieck“ betätigen, erscheint folgender Dialog:

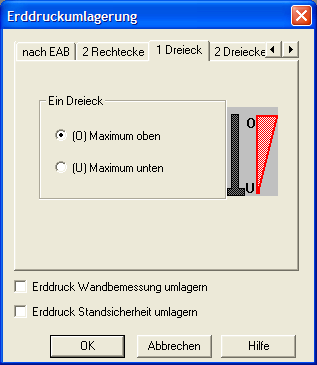

Erddruckumlagerung 1 Dreieck

Maximum oben

Die Dreiecksspitze liegt bei Oberkante Wand

Maximum unten

Die Dreiecksspitze liegt bei Ok. Fundament

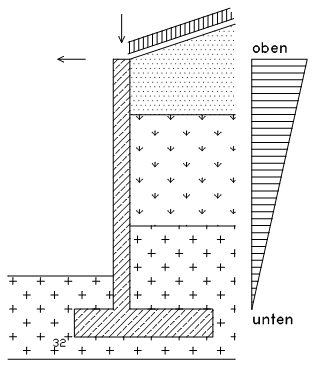

Erddruckumlagerung 1 Dreieck

2 Dreiecke

Die Erddruckfläche wird in 2 Dreiecke umgewandelt.
Wenn Sie den Schalter „2 Dreiecke“ betätigen, erscheint folgender Dialog:

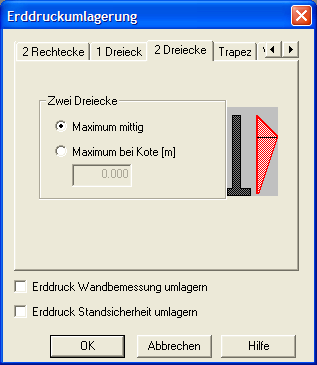

Erddruckumlagerung 2 Dreiecke

Maximum mittig

Die Dreiecksspitze liegt in der auf halber Höhe zwischen Oberkante Wand und Ok. Fundament

Maximum bei Kote

Die Dreiecksspitze liegt an der angegebenen Höhenkote

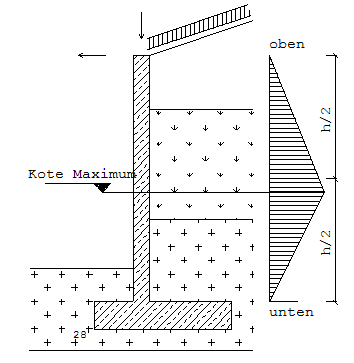

Erddruckumlagerung 2 Dreiecke

Trapez

Die Erddruckfläche wird in ein Trapez umgewandelt.
Wenn Sie den Schalter „Trapez“ betätigen erscheint folgender Dialog:

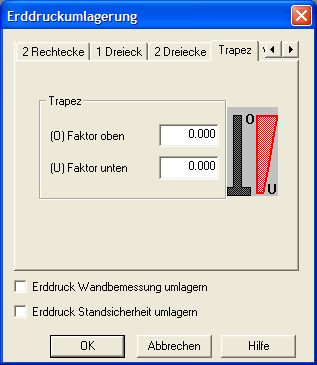

Erddruckumlagerung Trapez

Faktor oben

Wichtungsfaktor für obere Trapezhöhe

Faktor unten

Wichtungsfaktor für untere Trapezhöhe

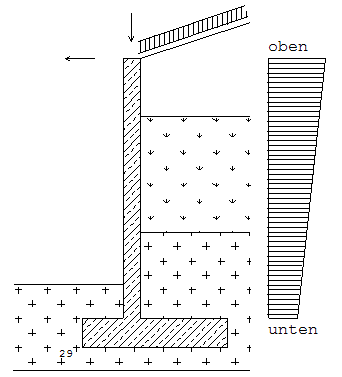

Erddruckumlagerung Trapez

Viereck

Die Erddruckfläche wird in ein Viereck umgewandelt.
Wenn Sie den Schalter „Viereck“ betätigen erscheint folgender Dialog:

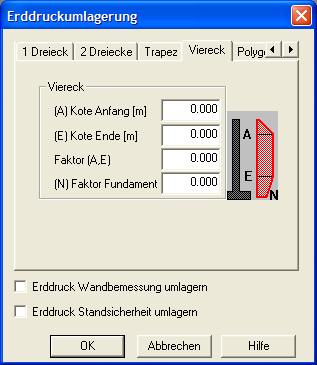

Erddruckumlagerung Viereck

Kote Anfang

Höhenkote, wo der Maximalwert des Erddrucks erreicht werden soll (Anfangskote des Vierecks).

Kote Ende

Höhenkote, an der das Ende des Maximalwerts (Rechtecks) ist.

Faktor

Wichtungsfaktor für den Maximalwert (Rechteck)

Faktor Fundament

Wichtungsfaktor für die Erddruckordinate bei Ok. Fundament

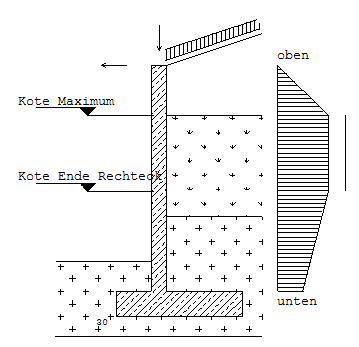

Erddruckumlagerung Viereck

Umlagerung in eine beliebige Erddruckfläche

Wenn alle bisher angebotenen Erddruckumlagerungen nicht Ihren Vorstellungen entsprechen, können Sie auch eine beliebige Erddruckumlagerung durch die Definition eines Polygonzuges vornehmen.
Wenn Sie den Schalter „Polygon“ betätigen erscheint folgender Dialog:

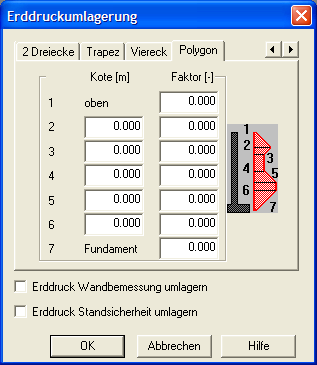

Erddruckumlagerung Polygon
Zwischen Wandkopf und Ok. Fundament können Sie mehrere Höhenkoten definieren und diesen Höhenkoten Wichtungsfaktoren zuordnen. Dadurch entsteht eine polygonartig zusammengesetzte Erddruckfläche.

oben

Hier können Sie den Wichtungsfaktor für die1. Erddruckordinate angeben.
  • Erddruckordinate angeben

Kote

Hier geben Sie die Höhenkote des Wichtungsfaktors ein.

Faktor

Wichtungsfaktor an dieser Höhenkote.

Fundament

Hier können Sie den Wichtungsfaktor an Ok. Fundament angeben.

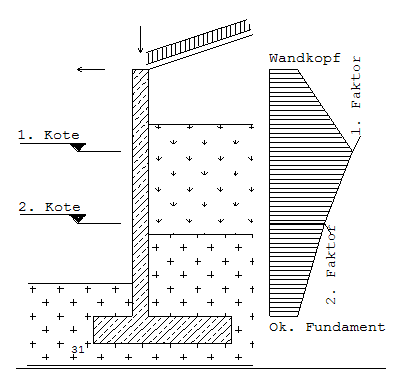

Erddruckumlagerung Polygon

Erddruck für die Wandbemessung umlagern

Wenn Sie diesen Schalter anstellen, wird der Erddruck für Wandbemessung in die eingestellte Umlagerungsfigur umgelagert.

Erddruck für die Standsicherheit umlagern

Wenn Sie diesen Schalter anstellen, wird der Erddruck zur Ermittlung der Standsicherheit in die eingestellte Umlagerungsfigur umgelagert.
