Erzeugung der Wandgeometrie

Erzeugung der Wandgeometrie
In diesem Beispiel muss nur ein Wandabschnitt definiert werden. Es muss die Wandstärke oben und unten angegeben werden. Zusätzlich muss beim Ende des Wandabschnitts noch die Höhenlage (Höhenkote) bezogen auf den Wandkopf angegeben werden sowie der horizontale Versatz der Wand (delta x).
Bei einem Wandabschnitt handelt es sich um einen Bereich innerhalb der Winkelstützwand, in dem sich die Dicke oder die Neigung der Wand nicht verändert.
Eine feinere Unterteilung der Wand in mehr als einen Wandabschnitt wäre auch möglich, ist aber aufgrund der Wandgeometrie hier nicht erforderlich.
Sie haben zwei Möglichkeiten den Wandabschnitt zu erzeugen:

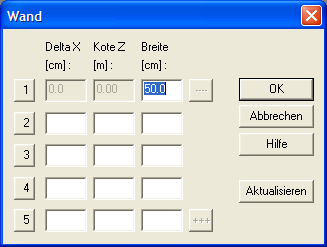

1. Sie geben in der 1. Zeile im dem Eingabefeld Breite für unser Beispiel die Breite von 40 cm ein und in der 2. Zeile Delta x 0.00 cm, Kote z -7.20m und Breite 120 cm.
2. Sie geben in der 1.Zeile im dem Eingabefeld Breite für unser Beispiel die Breite von 40 cm ein und klicken danach auf den Schalter der 2. Zeile. Jetzt erscheint ein Fadenkreuzcursor und es wird eine Wand dargestellt. Am unteren Ende der Wand erscheint in der linken und rechten Ecke ein markierter Punkt, der angeklickt werden kann. Wenn Sie in die Nähe der Punkte mit dem Fadenkreuzcursor kommen, färben diese sich um und in der Statuszeile rechts erscheint ein Text. Dieser gibt an, was verändert werden kann. Außerdem wird die aktuelle Position bezogen auf den Wandkopf ausgegeben. Durch Anklicken der rechten oder linken Ecke wählen Sie den zu verschieben Punkt aus. Jetzt können Sie die Wandgeometrie grafisch definieren oder verändern.
Bei dem Parameter Delta x handelt es sich um die horizontale Verschiebung bezogen auf den Wandkopf. Ein Delta x von 20 cm bedeutet, dass an der aktuellen Höhenkote die rechte Wandseite um 20 cm nach rechts verschoben ist.
Nun sind alle Angaben auf diesem Dialog gemacht und Sie betätigen nun den Befehlsschaltfläche OK.
Als nächstes folgt nun die Erzeugung des Geländeverlaufs rechts (aktiv).
