Normalkraftflächen zur Bemessung der Stützwand

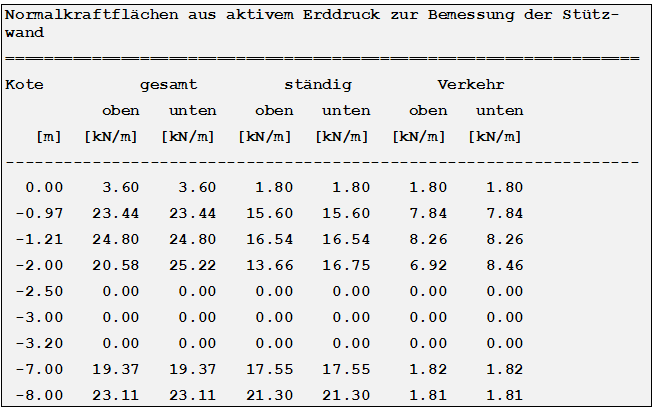

Hier werden die ermittelten Normalkraftflächen, die zur Bemessung der Stützwand benutzt werden ausgegeben.
Durch die Reibung des Erdreichs an der Stützwand (Wandreibungswinkel >0) werden Normalkräfte erzeugt, die hier als Normalkraftflächen ausgeben werden.
Normalkraftflächen zur Bemessung der Stützwand

Kote [m]

Höhenkote bezogen auf den Wandkopf, an der die Normalkraftordinate ermittelt worden ist.

gesamt [kN/m]

Normalkraftordinate aus allen Belastungen Summe der ständige Einwirkungen und Verkehrseinwirkungen.

ständig [kN/m]

Normalkraftordinate aus den ständig wirkenden Einwirkungen.

Verkehr [kN/m]

Normalkraftordinate aus den Verkehrseinwirkungen.

oben

Normalkraftordinate oberhalb der Höhenkote. Bei Bodenschichtgrenzen unterscheiden sich die Werte oben und unten.

unten

Normalkraftordinate unterhalb der Höhenkote.
