Einzeleinwirkungen beliebig

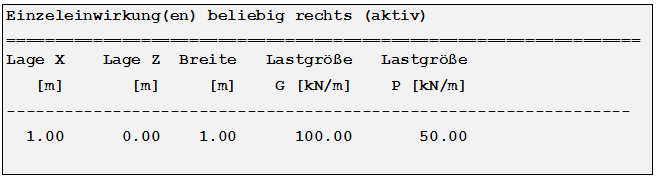

Hier wird die Lage und Größe der beliebigen Einzeleinwirkungen ausgegeben.
Einzeleinwirkungen beliebig

Lage X [m]

Lage des Angriffspunkts der Einzeleinwirkung in x-Richtung bezogen auf die Stützwand an der angegebenen Lage Z.

Lage Z [m]

Höhenlage des Angriffspunkts der Einzeleinwirkung (Höhenkote) in z-Richtung bezogen auf den Wandkopf.

Breite [m]

Breite der Aufstandsfläche der Einzeleinwirkung (Fundamentbreite, Radbreite, etc...). Diese Angabe ist erforderlich, weil die Einzeleinwirkung von XWIN in eine Streckeneinwirkung umgewandelt.

Einwirkungsgröße G / P [kN/m]

Größe der Lasteinwirkung für ständige (G) und Verkehrseinwirkungen (P) in kN/m.
