Spannglied

Dieser Dialog erscheint, wenn Sie nach der Norm DIN 4227 rechnen und den Befehl Erzeugen Spannglied bzw. Bearbeiten bzw. Messen Bewehrungsstrang anwählen.

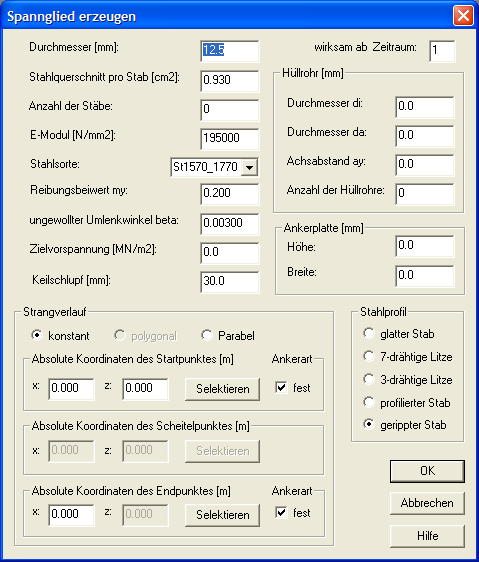

Spannglied erzeugen

Durchmesser [mm]

Geben Sie hier den Stahldurchmesser an.

Stahlquerschnitt [cm2]

Geben Sie hier den Querschnitt eines Stabes an.

Anzahl der Stäbe

Geben Sie hier die Anzahl der Stäbe des Bewehrungsstranges an.

E_Modul [N/mm2]

Geben Sie hier den E-Modul der Stahlsorte an.

Stahlsorte

Wählen Sie hier die Stahlsorte aus der Liste aus.

Reibungsbeiwert my

Geben Sie hier den Reibungsbeiwert my entsprechend den Zulassungen für Spannstahl an.

ungewollter Umlenkwinkel beta

Geben Sie hier den ungewollten Umlenkwinkel beta entsprechend den Zulassungen für Spannstahl an.

Zielvorspannung [MN/m2]

Geben Sie hier die zu erreichende Vorspannung an.

Keilschlupf [mm]

Geben Sie hier den ungewollten Umlenkwinkel beta entsprechend den Zulassungen für Spannstahl an.

wirksam ab Zeitraum

Hier können Sie festlegen, ab wann das Spannglied mitwirken soll.

Stahlprofil

Hier können Sie das Profil des Spannstahls auswählen.

Strangverlauf

Hier können Sie den allgemeinen Strangverlauf auswählen.

absolute Koordinaten des Startpunktes [m]

Hier geben Sie die Koordinaten des Startpunktes des Spanngliedes an oder selektieren Sie diese.

Ankerart

Hier geben Sie die Verankerungsart (Festanker oder Spannpresse) am Startpunkt des Spanngliedes an.

absolute Koordinaten des Scheitelpunktes [m]

Hier geben Sie die Koordinaten des Scheitelpunktes eines parabolisch verlaufenden Spanngliedes an oder selektieren Sie diese.

absolute Koordinaten des Endpunktes [m]

Hier geben Sie die x-Koordinate des Endpunktes des Spanngliedes an oder selektieren Sie diese.

Ankerart

Hier geben Sie die Verankerungsart (Festanker oder Spannpresse) am Endpunkt des Spanngliedes an.

Hüllrohr [mm]

Durchmesser di

Geben Sie hier den Innendurchmesser an.

Durchmesser da

Geben Sie hier den Außendurchmesser an.

Achsabstand ay

Geben Sie hier den horizontalen Achsabstand der Spannglieder an.

Anzahl der Hüllrohre

Geben Sie hier die Anzahl der Hüllrohre bzw. Spannglieder an.

Ankerplatte [mm]

Höhe, Breite

Geben Sie hier die Abmessungen der Ankerplatte an.
