Querschnitt

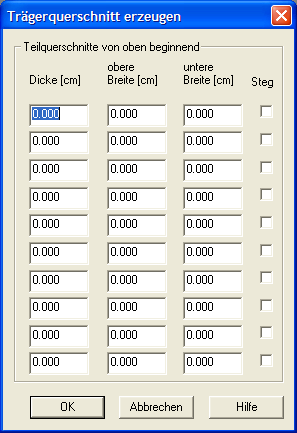

Dieser Dialog erscheint, wenn Sie den Befehl Erzeugen- Trägerabschnitt- Querschnitt bzw. die Befehle Bearbeiten oder Messen Querschnitt anwählen.
Querschnitt erzeugen
Einfach symmetrische Trägerquerschnitte können in Form von zusammenhängenden Teilquerschnitten als Rechteck- und/oder Trapezquerschnitte von OK Träger zu UK Träger fortlaufend eingegeben werden. Jede Zeile entspricht einem Teilquerschnitt.

Dicke [cm]

Hier geben Sie die Teilquerschnittshöhe ein.

obere Breite [cm]

Hier geben Sie die obere Teilquerschnittsbreite ein.

untere Breite [cm]

Hier geben Sie die untere Teilquerschnittsbreite ein.

Steg

Kennzeichnen Sie hier bei mehreren Teilquerschnitten, welcher Teilquerschnitt als Querschnittssteg zu betrachten ist.
