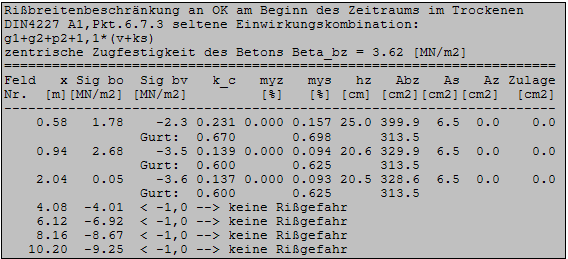

Rissbreitenbeschränkung nach DIN4227/A1

Rissbreitenbeschränkung nach DIN4227/A1

x [m]

Schnittstelle

Sig bo [N/mm2]

Spannungen am oberen bzw. unteren Querschittsrand der maßgebenden Einwirkungskombination

Sig bv [N/mm2]

zentrischer Betonspannungsanteil

k_c

Beiwert zur Berücksichtigung der Spannungsverteilung in der Zugzone getrennt nach Steg und Gurt

myz [%]

Bewehrungsgrad des Spannstahls im Zugkeil

mys [%]

erforderlicher Bewehrungsgrad getrennt nach Stag und Gurt

SigS [N/mm2]

Stahlspannung im Zugkeil

myz [%]

Bewehrungsgrad im Zugkeil

hz [cm]

Höhe des Zugkeils

Abz [cm2]

Betonquerschnittsfläche im Zugkeil

As [cm2] Az [cm2]

Vorhandene schlaffe und vorgespannte Stahlquerschnitte im Zugkeil

Zulage [cm2]

erforderliche Zulagebewehrung im Zugkeil
