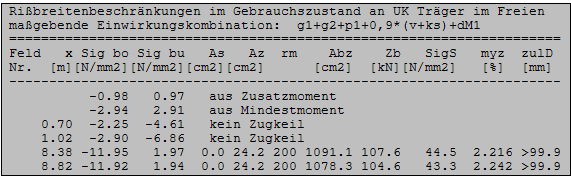

Rissbreitenbeschränkung

Rißbreitenbeschränkung

x [m]

Schnittstelle

Sig bo [N/mm2] Sig bu [N/mm2]

Spannungen am oberen und unteren Querschittsrand der maßgebenden Einwirkungskombination

As [cm2] Az [cm2]

Schlaffe und vorgespannte Stahlquerschnitte im Risskeil

r m

Beiwert zur Berücksichtigung der Verbundeigenschaften

Abz [cm2]

Betonquerschnittsfläche im Zugkeil

Zb [kN]

Zugkeilkraft

SigS [N/mm2]

Stahlspannung im Zugkeil

myz [%]

Bewehrungsgrad im Zugkeil

zulD [mm]

zulässiger Stahldurchmesser

aus dM1

Spannungen aus dem Zusatzmoment zum Rissnachweis

aus M2

Spannungen aus dem Mindestmoment zum Rissnachweis
