Podeste

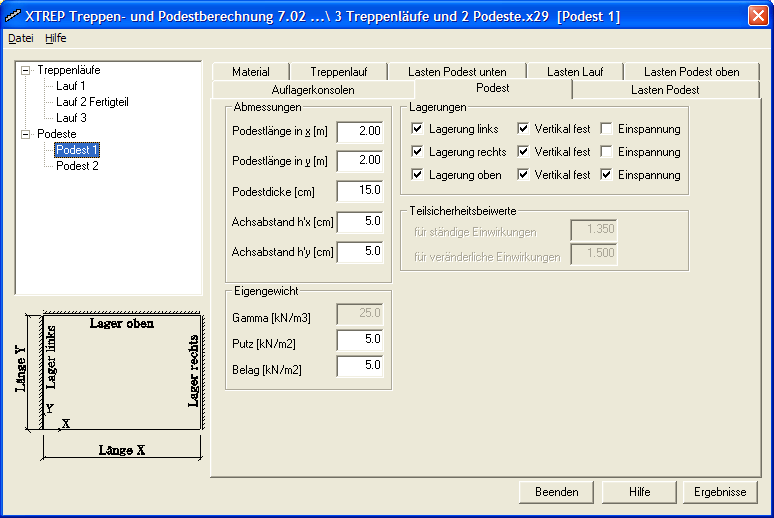

Dieser Dialog erscheint, wenn Sie das Register Podest anwählen. Hier können Sie nur Eingaben vornehmen, wenn in der Baumübersicht ein Podest ausgewählt wurde.
Podeste
Auf diesem Dialog definieren Sie alle Geometriedaten für das Podest.

Abmessungen

Podestlänge in x[m]

Hier geben Sie die Podestlänge in globaler X-Richtung an.

Podestlänge in y[m]

Hier geben Sie die Podestlänge in globaler Y-Richtung an.

Podestdicke [cm]

Hier geben Sie die Plattendicke des Podests an.

h’x [cm]

Hier geben Sie den Achsabstand der Bewehrung in x-Richtung von der Podestaußenkante an

h’y [cm]

Hier geben Sie den Achsabstand der Bewehrung in y-Richtung von der Podestaußenkante an.

Eigengewicht

Gamma [kN/m3]

Eigengewicht der Podestplatte (i.d.R 25kN/m3). Sie haben die Möglichkeit diesen Wert auf dem Materialauswahldialog abzuändern.

Putz [kN/m2]

Eigengewicht des Putzes auf der Podestplatte.

Belag [kN/m2]

Eigengewicht des Belages auf der Podestplatte.

Eigengewicht

Lagerung links

Vertikal fest:

Wenn Sie diesen Schalter anstellen, wird eine vertikale Lagerung am linken Podestrand erzeugt.

Einspannung:

Wenn Sie diesen Schalter anstellen, wird eine Einspannung am linken Podestrand erzeugt.

Lagerung rechts

Hier können Sie angeben, ob das Podest am rechten Rand gelagert ist.

Vertikal fest:

Wenn Sie diesen Schalter anstellen, wird eine vertikale Lagerung am rechten Podestrand erzeugt.

Einspannung:

Wenn Sie diesen Schalter anstellen, wird eine Einspannung am rechten Podestrand erzeugt.

Lagerung oben

Hier können Sie angeben, ob das Podest am oberen Rand gelagert ist.

Vertikal fest:

Wenn Sie diesen Schalter anstellen, wird eine vertikale Lagerung am oberen Podestrand erzeugt.

Einspannung:

Wenn Sie diesen Schalter anstellen, wird eine Einspannung am oberen Podestrand erzeugt.
