Lasten Podest

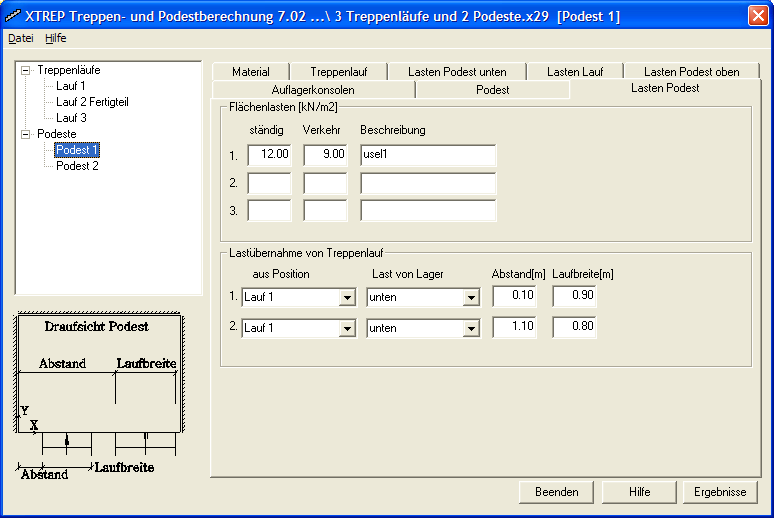

Dieser Dialog erscheint, wenn Sie das Register Lasten Podest anwählen. Hier können Sie nur Eingaben vornehmen, wenn in der Baumübersicht ein Podest ausgewählt wurde.
Lasten Podest
Auf diesem Dialog definieren Sie alle Belastungen für das Podest.

Flächenlasten [kN/m2]

ständig

Hier geben Sie die Lastordinate für den ständigen Lastanteil ein.

Nutzlast

Hier geben Sie die Lastordinate für den Nutzlastanteil ein.

Beschreibung

Hier können Sie einen beliebigen Text eingeben.

Lastübernahme von Treppenlauf

Hier ist es möglich anzugeben, dass Auflagerlasten aus vorher definierten (berechneten) Treppenpositionen übernommen werden sollen.

aus Position

In dieser Listbox erscheinen alle Position, bei denen es möglich ist, Auflagerlasten für die aktuelle Position zu übernehmen. Es können immer nur Auflagerlasten aus Treppenpositionen übernommen werden.

Last von Lager

Hier stellen Sie ein, von welchem Auflager die Lasten aus der eingestellten Treppenposition übernommen werden sollen.
Last von Lager
  • unten Lager am unteren Podest oder am Antritt
  • oben Lager am oberen Podest oder am Austritt

Abstand [m]

Hier geben Sie den Abstand vom linken Rand des Podests bis zum Anfang des Treppenlaufes ein (Anfangspunkt der Lastordinate).

Laufbreite [m]

Hier geben Sie die Breite des Treppenlaufes ein, aus dem die Auflagerlast übernommen werden soll.
Laufbreite
