Geometrie

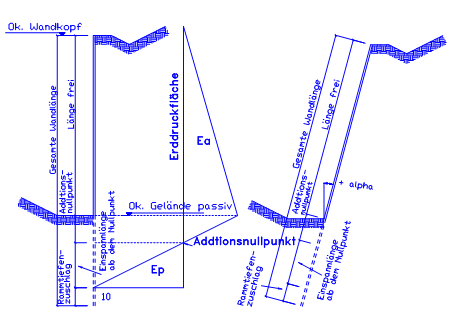

Wand

Wand
Der Bezugspunkt (Nullpunkt) für die Spundwandgeometrie ist der obere Wandpunkt.
Die freie Länge der Spundwand wird von XSPUN über die Höhenkote der Geländeoberkante auf der passiven (linken) Seite ermittelt. Zusätzlich kann noch eine Wandneigung eingegeben werden.
Für die Definition einer Wand ist nur die Angabe des Neigungswinkels (falls vorhanden) erforderlich:
  • Winkel (grad) der Wand. Ein positiver Winkel bedeutet dass die Wand zur aktiven Seite hin geneigt ist.
Alle weiteren Angaben wie:
  • Rammtiefenzuschlag
  • Einspannlänge ab dem Additionsnullpunkt
  • Lage des Additionsnullpunkts
  • Gesamte Wandlänge
werden von XSPUN ermittelt.

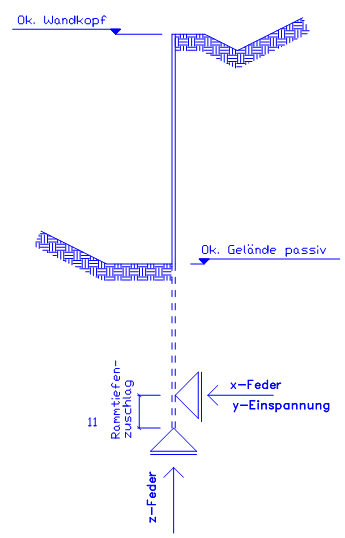

Lagerung des Fußpunkts

Lagerung des Fußpunkts
Für die Definition der Wandlager (Erdanker) sind folgende Eingaben erforderlich:
  • Federsteifigkeit in x-Richtung (kN/m)
  • Federsteifigkeit in z-Richtung (kN/m)
  • Einspanngrad bzw. Drehfedersteifigkeit (kNm/rad)
Bei einer Bemessung oder Nachrechnung wird von XSPUN die Lage des Auflagers am Fußpunkt sowie die Ersatzkraft C nach Blum ermittelt. Zu diesem theoretischen Fußpunkt wird der Rammtiefenzuschlag hinzugefügt und daraus ergibt sich die erforderliche Rammtiefe.

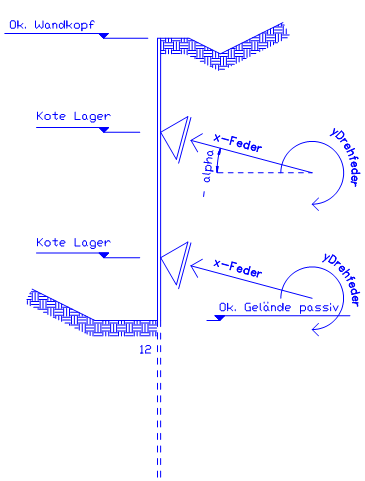

Lagerung der Wand (Erdanker)

Lagerung der Wand (Erdanker)
Für die Definition der Wandlager (Erdanker) sind folgende Eingaben erforderlich:
  • Lage in z-Richtung bzw. Höhenkote bezogen auf den Wandkopf (m)
  • Federsteifigkeit in x-Richtung (kN/m)
  • Drehfedersteifigkeit um die y-Achse (kNm/rad)
  • Alpha (Grad) Neigung des Erdankers bezogen auf die Horizontale. Der Winkel ist im Uhrzeigersinn positiv einzugeben.
  • Abstand der Erdanker in der y-Richtung

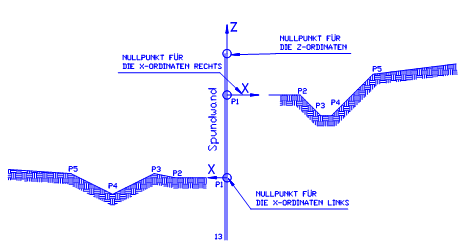

Geländeverlauf

Geländeverlauf
Der Geländeverlauf wird über Polygonpunkte definiert.
XSPUN kann beliebig viele Polygonpunkte auf der rechten sowie der linken Seite berücksichtigen.
Der Nullpunkt für die z-Ordinaten befindet sich wie bei der Wandgeometrie am Wandkopf. Z-Ordinaten oberhalb des Wandkopfes sind positiv.
Der Nullpunkt für die x-Ordinaten befindet sich direkt an der Stützwand. Das Gelände auf der rechten sowie der linken Wandseite wird nur über positive x-Ordinaten definiert.

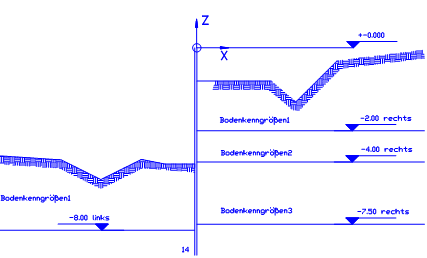

Bodenschichten

Bodenschichten
Der Baugrund wird in Form von horizontal verlaufenden Bodenschichten beschrieben.
XSPUN kann beliebig viele Bodenschichten auf der rechten sowie der linken Seite berücksichtigen.
Für die Definition einer Bodenschicht sind folgende Eingaben erforderlich:
  • Höhenkote z (m) der Schichtoberkante bezogen auf den Wandkopf.
  • Winkel phi (grad) der inneren Reibung
  • Wichte gamma (kN/m3)
  • Wichte gamma unter Auftrieb (kN/m3)
  • Kohäsion c (kN/m2)
  • Beschreibung der Schicht
