Wandeinwirkungen

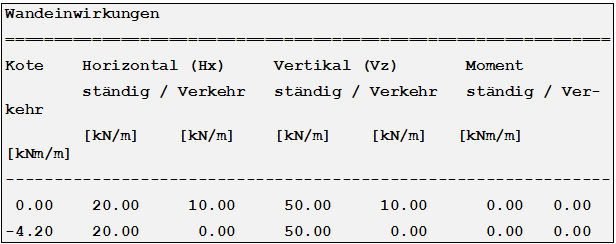

Hier wird die Größe, Richtung und Art der Wandeinwirkungen ausgegeben.
Wandeinwirkungen

Kote [m]

Höhenkote (Höhenlage) bezogen auf den Wandkopf der Einzeleinwirkung.

Horizontal Hx ständig / Nutzlast [kN/m]

Größe der Lasteinwirkung für ständige (G) und Nutzlasten (P) in kN/m. Einwirkungen die gegen die X-Achse wirken sind positiv (von rechts nach links).

Vertikal Vz ständig / Nutzlast [kN/m]

Größe der Lasteinwirkung für ständige (G) und Nutzlasten (P) in kN/m. Einwirkungen die gegen die z-Achse wirken sind positiv (von oben nach unten).

Moment My ständig / Nutzlast [kNm/m]

Größe der Momenteinwirkung für ständige (G) und Nutzlasten (P) in kNm/m. Momente, die um die Y-Achse mit dem Uhrzeigersinn drehen, sind positiv.
