Streckeneinwirkungen beliebig

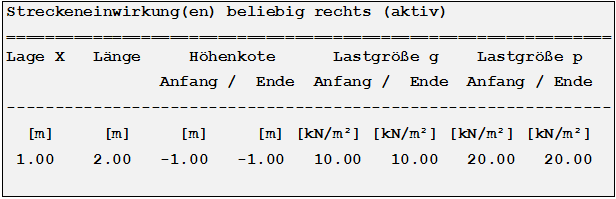

Hier wird die Lage und Größe der beliebigen Streckeneinwirkungen ausgegeben.
Streckeneinwirkungen beliebig

Lage X [m]

Lage des Startpunkts der Streckeneinwirkung in x-Richtung bezogen auf die Stützwand an der angegebenen Höhenkote (Höhenkote Anfang).

Länge [m]

Länge der Streckeneinwirkung bezogen auf den Startpunkt.

Höhenkote Anfang / Ende [m]

Höhenlage des Angriffspunkts der Streckeneinwirkung in z-Richtung am Anfang und am Ende der Einwirkung bezogen auf den Wandkopf.

Einwirkungsgröße Anfang / Ende / g / p [kN/m^2]

Größe der Lasteinwirkung für ständige (g) und Nutzlasten (p) in kN/m2.
