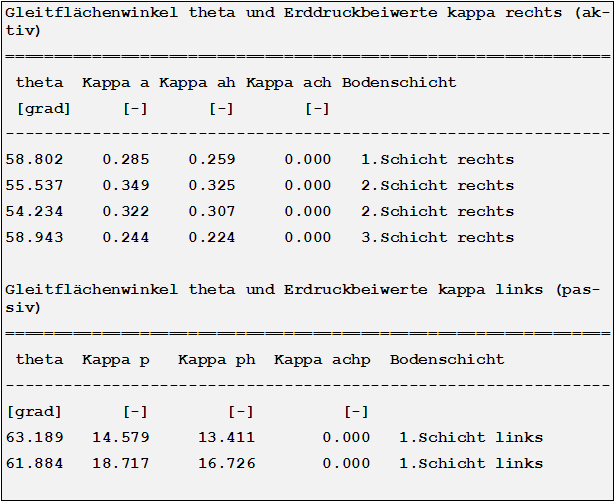

Gleitflächenwinkel und Erddruckbeiwerte

Hier werden die ermittelten Gleitflächenwinkel und die Erddruckbeiwerte Kappa die zur Ermittlung des Erddrucks verwendet worden sind ausgegeben.
Gleitflächenwinkel und Erddruckbeiwerte

Theta [grad]

Gleitflächenwinkel theta, der die Neigung der Gleitfläche bezogen auf die Horizontale angibt.

Kappa a

Erddruckbeiwert zur Ermittlung des aktiven gesamt Erddrucks.

Kappa p

Erddruckbeiwert zur Ermittlung des passiven gesamt Erdwiderstandes.

Kappa ah

Erddruckbeiwert zur Ermittlung des horizontalen aktiven Erddrucks.

Kappa ph

Erddruckbeiwert zur Ermittlung des horizontalen passiven Erdwiderstandes.

Kappa ach

Erddruckbeiwert zur Ermittlung des horizontalen aktiven Erddrucks aus Kohäsion des bindigen Bodens.

Kappa achp

Erddruckbeiwert zur Ermittlung des horizontalen passiven Erdwiderstandes aus Kohäsion des bindigen Bodens.

Beschreibung

Der Text kann vom Anwender eingegeben werden.
