Erddruckflächen zur Bemessung der Wand

Hier werden die ermittelten Erddruckflächen ausgegeben.

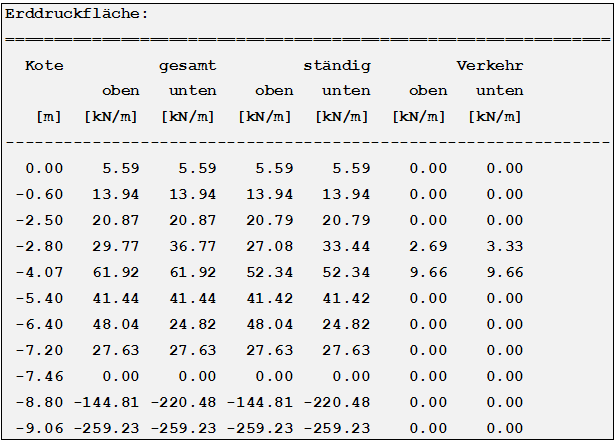

Erddruckflächen zur Bemessung der Wand

Kote [m]

Höhenkote bezogen auf den Wandkopf, an der die Erddruckordinate ermittelt worden ist.

gesamt [kN/m]

Erddruckordinaten aus allen Einwirkungen Summe der ständige Einwirkungen und Nutzlasten.

ständig [kN/m]

Erddruckordinaten aus den ständig wirkenden Einwirkungen.

Nutzlast [kN/m]

Erddruckordinaten aus den Nutzlasten.

oben

Erddruckordinate oberhalb der Höhenkote. Bei Bodenschichtgrenzen unterscheiden sich die Werte oben und unten.

unten

Erddruckordinate unterhalb der Höhenkote.
