Erdanker

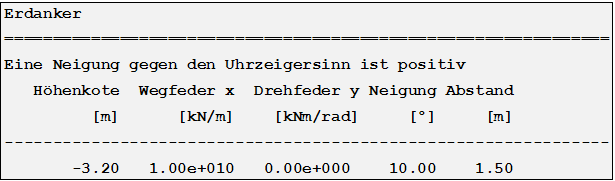

Hier werden die Höhenlage, Abstand und Lagerungsbedingungen der Erdanker ausgegeben.
Erdanker

Kote [m]

Höhenkote (Höhenlage) bezogen auf den Wandkopf des Erdankers.

Wegfeder x [kN/m]

Größe der Lagersteifigkeit (Federsteifigkeit) in x-Richtung.
  • Wert 0.00 keine Lagerung
  • Wert 1e+10 festes Lager

Drehfeder y [kNm/rad]

Größe der Drehfedersteifigkeit (Einspannung) um die y-Achse.
  • Wert 0.00 keine Einspannung
  • Wert 1e+10 volle Einspannung

Neigung [grad]

Neigung des Erdankers bezogen auf die horizontale. Eine Neigung gegen den Uhrzeigersinn ist positiv.

Abstand [m]

Abstand der Erdanker in Y-Richtung.
