Allgemeine Daten

Vor dem Ausdruck der Ergebnisse werden zur Kontrolle die Eingabewerte protokolliert.
Allgemeine Daten
Allgemeine Daten

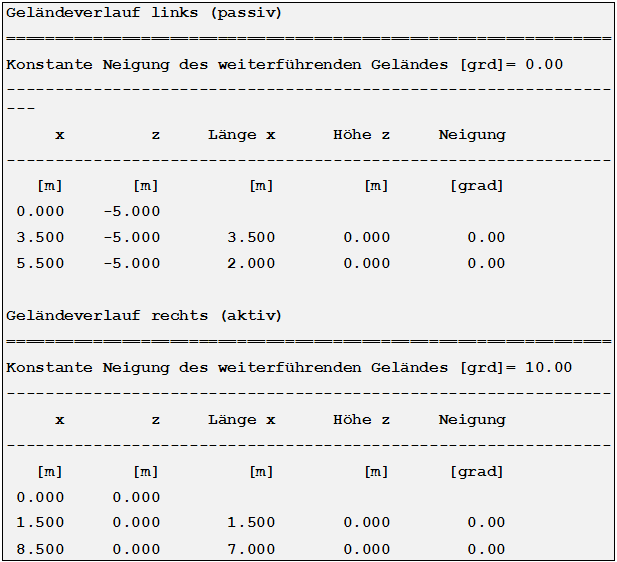

Geländeverlauf rechts und links

In dieser Rubrik wird die Geometrie des Geländes auf der aktiven (rechts) und der passiven (links) Seite ausgegeben.

Geländeverlauf [m]

Die Geometrie der Geländeoberkante wird mit Polygonpunkten X(m) und Z(m) beschrieben. Der Nullpunkt für die z-Ordinaten befindet sich am Wandkopf. Z-Ordinaten oberhalb des Wandkopfes sind positiv. Der Nullpunkt für die x-Ordinaten befindet sich an der Stützwand am ersten Polygonpunkt.

Länge x [m], Höhe z [m], Neigung [grad]

Geometrie der einzelnen Geländelinien wie Länge, Höhe und Neigung bezogen auf den Startpunkt der Geländelinie.

Konstante Restneigung [grad]

Neigung des Geländes hinter dem zuletzt eingegebenen Geländepolygonpunkt.
