Auflagerkräfte / Ankerkräfte

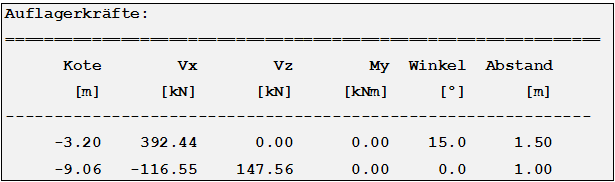

Hier werden die Auflagerkräfte der Erdanker und die Auflagerkräfte am theoretischen Fußpunkt ausgegeben.
Auflagerkräfte / Ankerkräfte

Kote [m]

Höhenkote bezogen auf den Wandkopf, an der der Erdanker liegt.
Wurde der Fußpunkt auf der Maske Allgemeinen Angaben als gelagert definiert werden immer in der letzten Zeile die Höhenlage und Auflagerkräfte des theoretischen Fußpunkts nach Blum ausgegeben.

Vx [kN]

Erdankerlast in x-Richtung (horizontal). Positive Ankerlasten wirken von rechts nach links d.h. der Erdanker wird herausgezogen

Vz [kN]

Erdankerlast in z-Richtung (vertikal). Positive Ankerlasten wirken von oben nach unten.

My [kNm]

Einspannmoment des Erdankers.

Winkel [grad]

Neigung des Erdankers bezogen auf die horizontale. Eine positive Neigung bewirkt dass der Erdanker gegen den Uhrzeigersinn verdreht ist.
