Querschnittswerte

Querschnittswerte

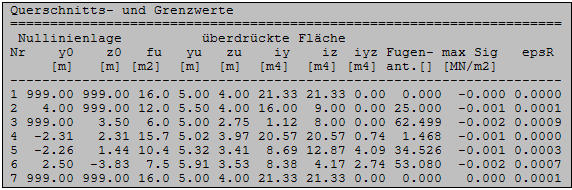

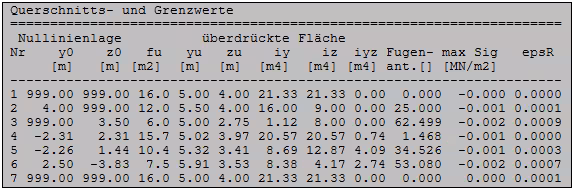

Die Querschnitts- und Grenzwerte werden pro Einwirkungskombination angezeigt.
NP – ermittelter Spannungsnullpunkt

y0, z0 [m]

Nullstellen bzw. Achsenschnittstellen der Nullinie im orthogonalen Koordinatensystem

fu [m2]

überdrückter Flächenanteil

yu, zu [m]

Schwerpunktkoordinaten des überdrückten Flächenanteils

iy, iz, iyz [m4]

Flächenträgheitsmomente des überdrückten Flächenanteils

Fugenanteil [%]

Nullstellen bzw. Achsenschnittstellen der Nullinie im orthogonalen Koordinatensystem

max Sig [MN/m2]

größte Druckspannung

epsR

rechnerische Randstauchung
