Bohrungen erzeugen

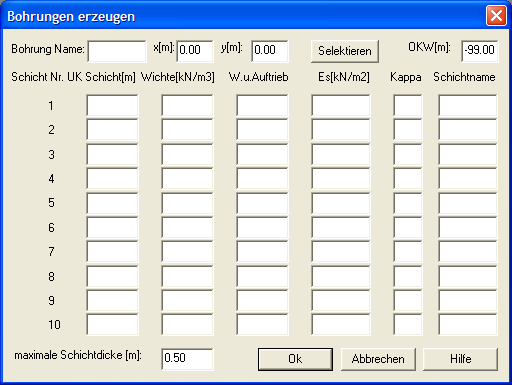

Dieser Dialog erscheint, wenn Sie den Befehl Erzeugen Bohrungen anwählen.
Bohrungen erzeugen

Bohrung Name

Hier kann eine Bohrungsbezeichung angegeben werden.

Bohrungspunkt [m]

Geben Sie hier die globalen Koordinaten x und y der Bohrung im Fundamentplan an oder wählen Sie durch Selektieren die Koordinaten eines Hilfspunktes aus.

OK Grundwasser [m]

Geben Sie hier den Grundwasserstand bezogen auf OK Gelände = 0.0 m an.

Schicht-Nr.

Die Schichtnummer wird automatisch erzeugt.

UK Schicht [m]

Geben Sie hier die Unterkante der Schicht bezogen auf OK Gelände = 0.0 m an.

Erdstoffwichte [kN/m3]

Geben Sie hier die Erdstoffwichte der Schicht ein.

Erdstoffwichte unter Auftrieb [kN/m3]

Geben Sie hier die Erdstoffwichte der Schicht unter Auftrieb ein.

mittlerer Steifemodul [kN/m2]

Geben Sie hier den mittleren Steifemodul der Schicht ein.

Korrekturbeiwert

Geben Sie hier einen Korrekturbeiwert (0,5....1,0) für den mittleren Steifemodul ein.

Schichtbezeichnung

Hier können Sie eine Schichtbezeichnung eingeben.

Maximale Schichtdicke [m]

Hier können Sie eine maximale Schichtdicke eingeben. Damit werden die eingegebenen Schichten unterteilt, um eine genauere Setzungserfassung zu ermöglichen.
