Resultierende in der Sohlfuge

Je Fundament werden Resultierende in den Sohlfugen ausgegeben.

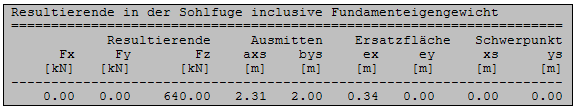

Resultierende in der Sohlfuge

Resultierende [kN]

Die Komponenten Fx, Fy und Fz greifen in der Sohlfuge des Fundamentes an.

Ausmitten [m]

Die Ausmitten ex und ey beziehen sich auf den Schwerpunkt der Sohlfuge des Fundamentes.

Ersatzfläche [m] * [m]

Die Seitenlängen axs und bys des Fundamentes geben die nach DIN 1054 reduzierte Ersatzfläche bei ausmittiger Belastung an.

Schwerpunkt [m]

Die lokalen Koordinaten xs und ys geben den Schwerpunkt der überdrückten Fundamentsohlfläche zum Schwerpunkt der Sohlfuge des Fundamentes an.
