Lage und Geometrie

Die allgemeinen Angaben zur Lage und Geometrie eines Fundamentes werden bei einem Einzelfundament als Textblock und bei einem Fundamentplan in Tabellenform ausgegeben.

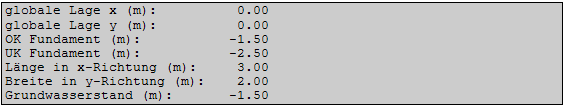

Textblock bei einem Einzelfundament
Textblock bei einem Einzelfundament
Tabelle bei einem Fundamentplan
Tabelle bei einem Fundamentplan

globale Lage [m]

Die Koordinaten x und y des Fundamentmittelpunktes ordnen ein Fundament im Grundriss ein.

UKF, OKF [m]

Unterkante bzw. Oberkante Fundament beziehen sich auf OK Gelände = 0,0 m.

Grundriss [m]

Jedes Fundament hat einen Rechteckgrundriss mit den Seitenlängen ax und by.

Bezeichnung

Jedem Fundament kann ein Name verliehen werden.
