Fundamentreaktionen

Die allgemeinen Angaben zu den Reaktionen eines Fundamentes werden bei einem Einzelfundament als Textblock und bei einem Fundamentplan in Tabellenform ausgegeben.

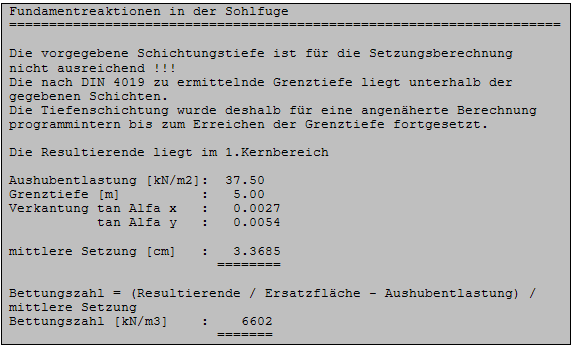

Textblock bei einem Einzelfundament.

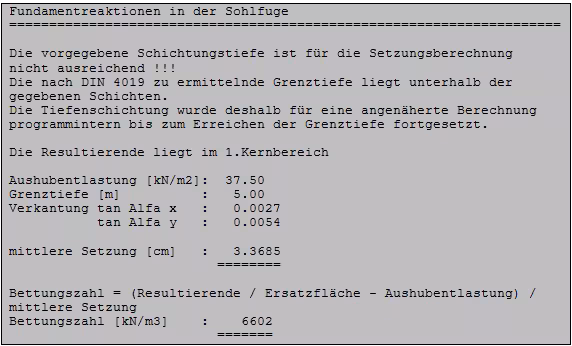

Textblock bei einem Einzelfundament

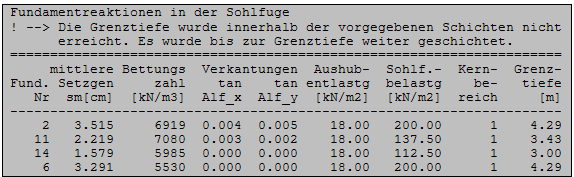

Tabelle bei mehreren Fundamenten.
Tabelle bei mehreren Fundamenten

mittlere Setzung [cm]

Die mittlere Setzung eines Fundamentes wird je nach Belastung unterschiedlich ermittelt.

Bettungszahl [kN/m3]

Die Bettungszahl wird aus der mittleren Belastung in der Fundamentsohle ohne Aushubbelastung durch Division durch die Setzung im kennzeichnenden Punkt ermittelt.

Verkantungen

Die Verkantungen werden in beiden Achsrichtungen aus dem Verhältnis Setzungsdifferenz zu Seitenlänge ermittelt.

Aushubentlastung [kN/m2]

Sohlflächenbelastung [kN/m]

Mittlere Sohlflächenbelastung

Kernbereich

Die Angabe des Kernbereiches soll eine schnelle Aussage zum Klaffen bzw. Nichtklaffen der Sohlfuge machen.

Grenztiefe [m]

Die unterhalb der Grenztiefe wirkenden Setzungsanteile können bei der Ermittlung der Gesamtsetzung außer Acht gelassen werden.
Wenn die gegebenen Bodenschichten nicht tief genug sind, dann entspricht der Grenztiefe die unterste Schichttiefe.
