Bodenspannungen und -setzungen

Die Setzungen werden an mehreren Punkten der kennzeichnenden Schnitte aus den Setzungsanteilen der einzelnen Bodenschichten ermittelt.
Die Bodenspannungen und Setzungsanteile werden pro Bodenschicht ermittelt.

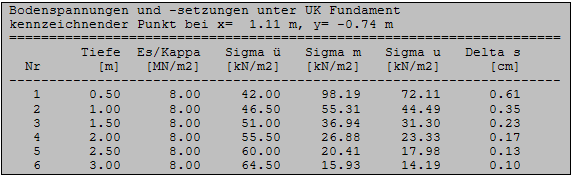

Bodenspannungen und -setzungen

Koordinaten [m]

Die Koordinaten x und y beziehen sich auf den Schwerpunkt der gegebenenfalls reduzierten Sohlfläche des Fundamentes.

Tiefe [m]

Hier ist die absolute Tiefe der UK Schicht ab der Fundamentsohle gemeint.

Korrigierter Steifemodul [MN/m2]

Hier ist der durch Kappa dividierte Steifemodul angegeben.

Sigma_ü [kN/m2]

Die Bodeneigenspannung wird an der Unterkante einer Schicht dargestellt.

Sigma_m, Sigma_u [kN/m2]

Die wirksamen Spannungen infolge Fundamentbelastung werden in Schichtmitte und an der Unterkante einer Schicht dargestellt.

Delta_s [cm]

Der Setzungsanteil pro Schicht wird aus den wirksamen Spannungen an der Schichtoberkante, Schichtmitte und Schichtunterkante ermittelt.
