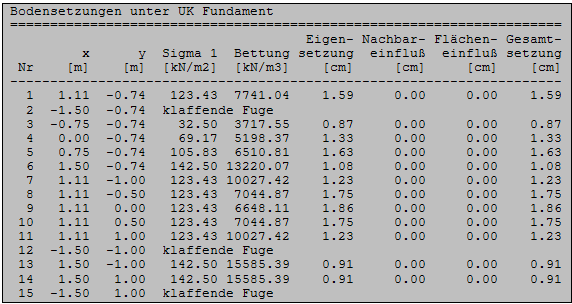

Bodensetzungen unter UK Fundament

Die Ergebnisse werden pro kennzeichnenden Punkt 1, an je 5 Punkten beider kennzeichnender Schnitte sowie an den 4 Eckpunkten angegeben.
Bodensetzungen unter UK Fundament

Koordinaten [m]

Die Koordinaten x und y beziehen sich auf den Schwerpunkt der gegebenenfalls reduzierten Sohlfläche des Fundamentes.

Sohlspannung [kN/m2]

Die Fundamentsohlspannung Sigma_1 ist bei Druck negativ.

Bettung [kN/m3]

Hier wird die Bettungsziffer als Spannung / Stauchung angegeben.

Eigensetzung [cm]

Setzung aus der eigenen Fundamentbelastung.

Nachbareinfluß [cm]

Setzungseinfluß benachbarter Einzelfundamente.

Flächeneinfluß [cm]

Setzungseinfluß benachbarter Flächenlasten.

Gesamtsetzung [cm]

Setzung aus eigenen Anteilen und benachbarten Einflüssen.
