Belastung

Die Belastung eines Fundamentes erfolgt als Einwirkungsvektor über einen Lastangriffspunkt.
Bei nur einem Fundament entfällt die Angabe der Fundamentnummer.

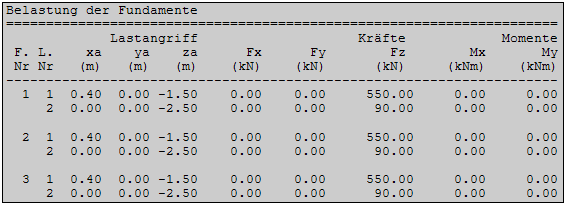

Belastung der Fundamente

Lastangriff [m]

Die Koordinaten xa, ya und za sind lokale Koordinaten und beziehen sich auf den Fundamentmittelpunkt bzw. auf OK Gelände = 0,0 m.

Kräfte [kN]

Die Einwirkungsvektoren Fx, Fy und Fz greifen am Lastangriffspunkt an. Ihre Vorzeichen sind positiv, wenn sie in die negative Achsrichtung wirken.

Momente [kNm]

Die Einwirkungsvektoren Mx und My greifen am Lastangriffspunkt an.
