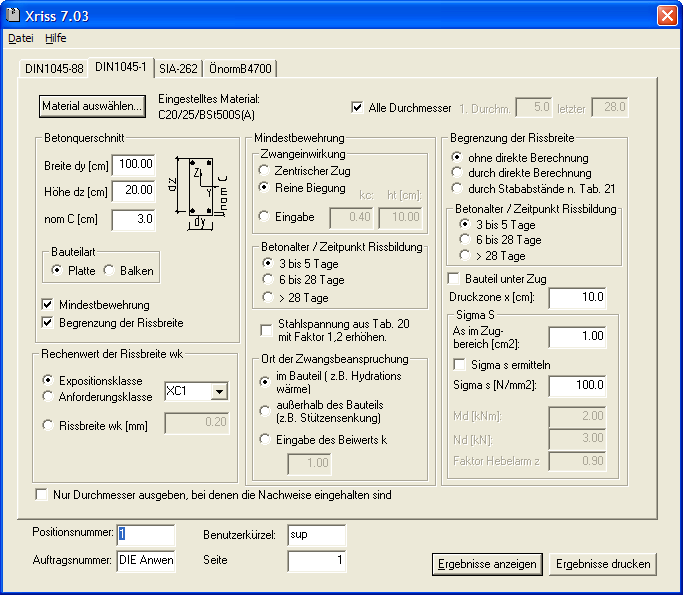

DIN 1045-01: Allgemeine Eingabe

Dieser Dialog erscheint, wenn Sie das Programm starten und als Berechnungsvorschrift DIN 1045-01 auswählen..
DIN 1045-01: Allgemeine Eingabe
Die Eingabe und die Ausgabe für die DIN 1045-01 wird bei XRISS über den Reiter DIN1045-01 gesteuert.

Material auswählen

Über diese Schalter wählen Sie die Betonsorte und die Stahlgüte aus, die für die Berechnung verwendet werden soll.

Alle Durchmesser

Hiermit steuern Sie, für welche Stabdurchmesser der Nachweis der Rissbreite erfolgen soll. Wenn dieser Schalter gesetzt ist, wird für alle Stäbe ab dem Durchmesser 5.0 mm bis 28.0 mm ein Nachweis geführt.

1. Durchmesser

Dieses Eingabefeld wird freigeschaltet, wenn Sie Alle Durchmesser ausstellen. Hier geben Sie den ersten Stabdurchmesser ein, für den ein Rissbreitenachweis geführt werden soll.

Breite dy [cm]

Hier geben Sie die Breite des Betonquerschnitts ein.

Höhe dz [cm]

Hier geben Sie die Höhe des Betonquerschnitts ein.
Graphik Höhe dz [cm]

nom C [cm]

Die Mindestbetonüberdeckung nach Abschnitt 6.3. Aus der Betonüberdeckung und dem Stabdurchmesser Bild wird die Nutzhöhe d = nom c + Bild/2 ermittelt.

Bauteilart

Hier geben Sie an, ob es sich bei dem Betonquerschnitt um eine Platte oder Balken handelt.
Die Bauteilart wird benötigt bei der Begrenzung der Rissbreite zur Ermittlung des Wirkungsbereichs Bild der Bewehrung nach Bild 53 DIN1045-1.

Mindestbewehrung

Hier stellen Sie ein, dass eine Mindestbewehrung zur Begrenzung der Rissbreite nach Gl. 127 DIN 1045-1 ermittelt werden soll.
Gleichung 127 aus DIN 1045-1
Gleichung 127 aus DIN 1045-1

Begrenzung der Rissbreite

Hier stellen Sie ein, dass eine Begrenzung der Rissbreite Bild ermittelt werden soll. Die Berechnung erfolgt nach DIN 1045-1 Abschnitt 11.2.3.
1. Expositionsklasse aus Tab. 19 Hier wird mit Hilfe der Tab. 18 der Rechenwert der Rissbreite ermittelt.
2. Anforderungsklasse Hier wird direkt aus der Tab. 18 der Rechenwert der Rissbreite ermittelt.
3. Rissbreite Bild Das Eingabefeld für die Rissbreite wird freigeschaltet und Sie können dann die Rissbreite vorgeben
