Einzeleinwirkung erzeugen

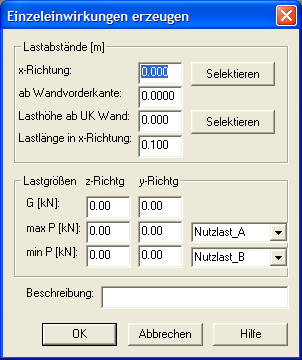

Dieser Dialog erscheint, wenn Sie den Befehl Erzeugen Einzeleinwirkung anwählen.
Einzeleinwirkung erzeugen

Lastabstände [m]

In dieser Dialoggruppe legen Sie den Angriffspunkt der Einzeleinwirkung fest.

x-Richtung

Geben Sie hier den Abstand des Lastangriffs vom linken Geschoßwandbeginn an oder wählen Sie durch Selektieren mit dem Fadenkreuzcoursor den Abstand.

ab Wandvorderkante

Geben Sie hier den Abstand der Linieneinwirkung bezogen auf die vordere Kante der zu belastenden Geschoßwand an.

Lasthöhe ab UK Wand

Geben Sie hier die Höhe der Linieneinwirkung bezogen auf UK der zu belastenden Geschoßwand an oder selektieren Sie diese Höhe.

Lastlänge in x-Richtung

Geben Sie hier die Länge der Einzellast an.

Lastgrößen

In dieser Dialoggruppe legen Sie die Lastgrößen der Einzeleinwirkung in vertikaler und horizontaler Richtung fest.

G [kN]

Geben Sie hier die Größe der ständigen Einzeleinwirkung.

maxP [kN]

Geben Sie hier die maximale Größe der veränderlichen Einzeleinwirkung. Bei Berechnungen nach DIN 1053-100 müssen Sie außerdem eine Verkehrslastart nach DIN 1055-100 auswählen.

minP [kN]

Geben Sie hier die minimale Größe der veränderlichen Einzeleinwirkung. Bei Berechnungen nach DIN 1053-100 müssen Sie außerdem eine Verkehrslastart nach DIN 1055-100 auswählen.

Beschreibung

Hier können Sie eine kurze Beschreibung der Einzeleinwirkung angeben.
