Ausgabewünsche

Ausgabewünsche erzeugen

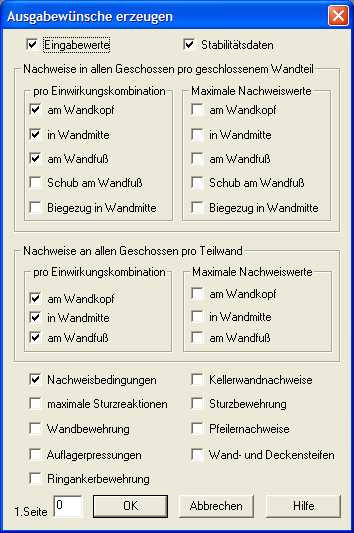

Dieser Dialog erscheint, wenn Sie den Befehl Erzeugen Ausgabewünsche ausführen.
Ausgabewünsche erzeugen
Auf diesem Dialog können Sie auswählen, welche Ergebnisse im textuellen Protokoll erscheinen sollen.

Eingabewerte

Die Eingabewerte werden vor den Ergebnissen protokolliert.

Stabilitätsdaten

Diese Daten werden pro Geschoß und pro zusammenhängende Teilwand angegeben.

Nachweise .... pro geschlossenem Wandteil

Diese Nachweise betreffen Normalspannungen, Schubspannungen und Biegezugspannungen nach DIN 1053-1 bzw. entsprechende Bemessungswerte der Einwirkungen und Widerstände nach DIN 1053-100.

Schnittgrößen, Spannungen bzw. Widerstände pro Einwirkungskombination

Das jeweilige Kontrollfeld veranlasst den entsprechenden Ausdruck oder unterdrückt ihn.

Maximalwerte der Schnittgrößen, Spannungen

Das jeweilige Kontrollfeld veranlasst den entsprechenden Ausdruck oder unterdrückt ihn.

Nachweise .... pro Teilwand

Diese Nachweise betreffen nur die Normalspannungen nach DIN 1053-1 bzw. die Bemessungswerte der Normalkrafteinwirkungen und –widerstände und zeigen eine differenziertere Darstellung, die sich evtl. aus größeren Einzellasten von Pfetten, Unterzügen und Sturzauflagern ergibt .

Nachweisbedingungen

Die Bedingungen für die Anwendung der ausgewählten Bemessungsvorschrift werden ermittelt und überprüft.

Kellerwandnachweise

Diese Daten werden pro Geschoß und pro zusammenhängende Teilwand angegeben.

Maximale Sturzreaktionen

Auf Wunsch können die maximalen Sturzreaktionen an den jeweiligen Sturzendlagern aus allen Einwirkungskombinationen angezeigt werden.

Sturzbewehrung

Auf Wunsch können die Sturzbewehrungsnachweise der Ziegelstürze angezeigt werden.

Wandbewehrung

Auf Wunsch können vertikale und horizontale Wandbewehrungsnachweise angezeigt werden.

Ringanker-, -balkenbewehrung

Auf Wunsch können Ringanker-, -balkenbewehrungsnachweise angezeigt werden.

Pfeilernachweise

Auf Wunsch können die maximalen Sturzreaktionen an den jeweiligen Sturzendlagern aus allen Einwirkungskombinationen angezeigt werden.

Auflagerpressungen

Auf Wunsch können die maximalen Auflagerpressungen mit Nachweis getrennt für Einzellasten, Unterzug- und Sturzauflager angezeigt werden.

Wand- und Deckensteifen

Auf Wunsch können die Steifigkeiten der Wände und Decken sowie die Knotenbeiwerte für Kopf- und Deckenknoten als Zwischenwerte der genaueren Berechnung mit statischem Ersatzsystem angezeigt werden.

1. Seite

Mit dieser Nummer beginnt die Seitennummerierung des Ausdruckes. Wird hier kein Wert eingegeben, so unterbleibt die Nummerierung.
