Ringanker, -balken erzeugen

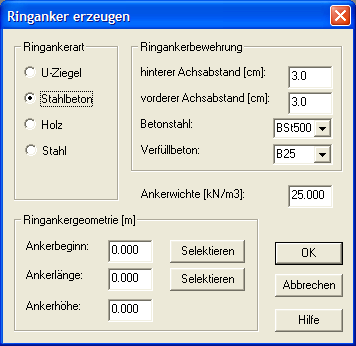

Dieser Dialog erscheint, wenn Sie den Befehl Erzeugen Ringanker, -balken anwählen und mit dem Fadenkreuzcursor eine Geschoßwand selektiert haben.
Ringanker, -balken erzeugen

Ringankerart

In dieser Dialoggruppe können Sie eine Ringankerart auswählen.

Ringankerbewehrung

Achsabstand [cm]

Geben Sie hier die Achsabstände der zu ermittelnden Bewehrung an.

Betonstahl

Hier wählen Sie den zu verwendenden Betonstahl aus einer Liste aus.

Verfüllbeton

Hier wählen Sie den zu verwendenden Verfüllbeton aus einer Liste aus.

Ankerwichte [kN/m3]

Hier müssen Sie die Wichte des Ringankers, -balkens angeben.

Ringankergeometrie [m]

Ankerbeginn [m]

Hier geben Sie den Abstand des Ringanker, -balkenbeginns zum linken Geschoßwandbeginn an oder selektieren ihn.

Ankerlänge [m]

Hier geben Sie die auf den Grundriss projizierte Länge des Ringankers, -balkens an oder selektieren sie.

Ankerhöhe [m]

Hier geben Sie die Höhe (vertikal) des Ringankers, -balkens an.
