hinter der Wandansicht

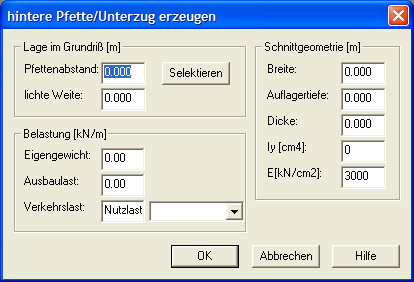

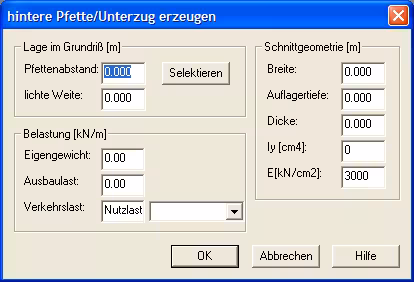

Dieser Dialog erscheint, wenn sie den Befehl Erzeugen- Pfette/Unterzug- hinter der Wandansicht anwählen.
Mit Hilfe dieses Dialoges ist es möglich, nach der Selektion einer Geschoßwand Pfetten/Unterzüge vor und/oder hinter dieser Wand zu platzieren, vorhandene Pfetten/Unterzüge zu korrigieren und zu messen. Im folgenden steht für Pfette auch Unterzug.
hinter der Wandansicht

Lage im Grundriss [m]

In dieser Dialoggruppe beschreiben Sie die Pfette im Grundriss.

Pfettenabstand [m]

Geben Sie hier den Abstand des Pfettenanfangs vom linken Geschoßwandbeginn an oder wählen Sie durch Selektieren mit dem Fadenkreuzcoursor den Abstand.

lichte Weite [m]

Geben Sie hier die lichte Pfettenweite an.

Schnittgeometrie [m]

In dieser Dialoggruppe beschreiben Sie die Pfette im Schnitt.

Breite

Geben Sie hier die Pfettenbreite an.

Auflagertiefe

Geben Sie hier die Auflagertiefe an. (DIN 1053, Pkt.6.7.2 bzw. Pkt.7.7.2, Tabelle 7)

Dicke

Geben Sie hier die Pfettendicke an.

Iy [cm4/m]

Geben Sie hier das Flächenträgheitsmoment des Pfettenquerschnitts an.
Wenn Iy = 0 gesetzt wird, so wird Iy aus der Pfettendicke ermittelt.

E-Modul [kN/cm2]

Geben Sie hier den E-Modul für die Pfette an.

Belastung [kN/m2]

Geben Sie hier die Belastung der Pfette vor und hinter der Wand an.

Eigengewicht

Geben Sie hier das Eigengewicht der Pfette an.

Ausbaulast

Geben Sie hier die Ausbaulast auf der Pfette an.

Verkehrslast

Geben Sie hier die Verkehrslast auf der Pfette an.
Bei Berechnungen nach DIN 1053-100 geben Sie außerdem eine Lastart (DIN 1055-100) an.
