Geschoßwand

Geschoßwände werden vom untersten Geschoß beginnend erzeugt.

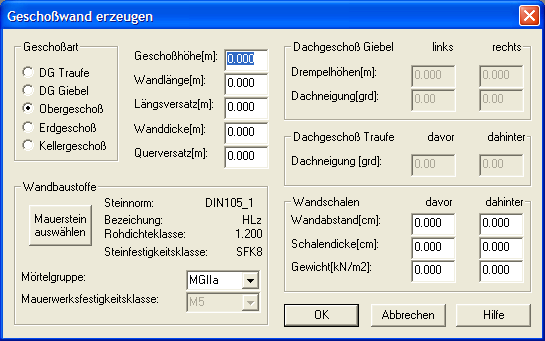

Geschoßwand erzeugen

Geschoßart

Hier muss eine von 4 verschiedenen Geschoßarten ausgewählt werden.
Beim Dachgeschoß wird zwischen Trauf- und Giebelseite unterschieden.

Geschoßhöhe [m]

Geben Sie hier die Geschoßhöhe an. Bei Dachgeschossen eines Giebels wird die Gesamthöhe angegeben.

Wandlänge [m]

Geben Sie hier die Wandlänge der Geschoßwand an.

Längsversatz [m]

Geben Sie hier den Längsversatz der Geschoßwand zur darunterliegenden Geschoßwand an. Der Längsversatz bezieht sich auf die linke untere Geschoßwandkante.

Wanddicke [m]

Geben Sie hier die Wanddicke der Geschoßwand an.

Querversatz [m]

Geben Sie hier den Querversatz der Geschoßwand zur darunterliegenden Geschoßwand an. Der Querversatz bezieht sich auf die vordere untere Geschoßwandkante.

Wandbaustoffe

Mit dieser Dialoggruppe werden die Wandbaustoffe ausgewählt.

Mauerstein auswählen

Wenn Sie den Button anklicken, dann erscheint ein Dialog, mit dessen Hilfe Sie aus einem der genormten Mauersteine auswählen können. Statt eines Mauersteines kann auch eine Betonklasse ausgewählt werden.

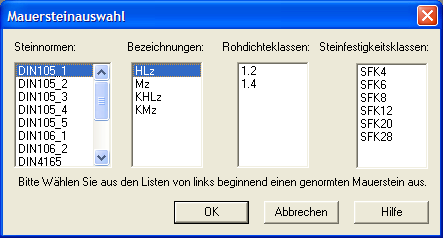

Mauerstein erzeugen

Steinnormen

Bei Auswahl einer Mauersteinnorm werden alle möglichen Bezeichnungen der gewählten Norm angezeigt.

Bezeichnungen

Bei Auswahl einer Bezeichnung werden alle möglichen Rohdichteklassen der gewählten Bezeichnung angezeigt.

Rohdichteklassen

Bei Auswahl einer Rohdichteklasse werden alle möglichen Steinfestigkeitsklassen der gewählten Rohdichteklasse angezeigt.

Steinfestigkeitsklassen

Mit Auswahl einer Steinfestigkeitsklasse haben Sie sich für einen Mauerstein entschieden.

Mörtelgruppe

Hier können Sie eine der genormten Mörtelgruppen auswählen.

Mauerwerksfestigkeitsklasse

Wenn Sie nach DIN 1053, Teil 2 rechnen, dann können Sie hier eine der genormten Mauerwerksfestigkeitsklassen auswählen.

Dachgeschoß Giebel

Diese Dialoggruppe ist nur bei Dachgeschossen eines Giebels zugänglich.

Drempelhöhen [m]

Sie können hier bei Dachgeschossen eines Giebels an beiden Wandenden Drempelhöhen angeben.

Dachneigung [grd]

Sie können bei Dachgeschossen eines Giebels an beiden Wandenden Dachneigungen angeben.

Dachgeschoß Traufe

Diese Dialoggruppe ist nur bei Außenwänden an einer Traufe zugänglich.

Dachneigung [grd]

Sie können hier zur Verdeutlichung in der Schnittdarstellung eine Dachneigung angeben.

Wandschalen

Diese Dialoggruppe ermöglicht die Berücksichtigung von Vorhangfassaden, Wandverkleidungen, etc., die in etwa flächig an der Wand verankert sind.
Wandschalen können vor und/oder hinter der Wand berücksichtigt werden.

Wandabstand [cm]

Sie können hier den Wandschalen Abstände (Lufträume) vom Mauerwerk zuweisen.

Schalendicke [cm]

Sie können hier für eine oder beide Geschoßwandseiten Wandschalendicken angeben.

Gewicht [kN/m2]

Sie können hier den Wandschalen Gewichte zuweisen.
