Wandabschnitte

Die Wandabschnitte werden pro Geschoß von oben beginnend beschrieben. Ein Wandabschnitt kann mit einer Querwand vor und/oder hinter dem Wandabschnitt beginnen.

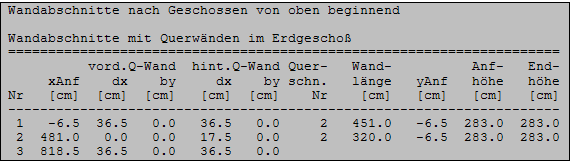

Wandabschnitte

xAnf [cm]

Wandabschnittsbeginn bezogen auf den Koordinatenursprung bzw. auf den Beginn der untersten Geschoßwand.

vord. Q-Wand dx, by [cm]

Dicke und mitwirkende Breite einer Querwand vor dem Wandabschnitt

hint. Q-Wand dx, by [cm]

Dicke und mitwirkende Breite einer Querwand hinter dem Wandabschnitt

Querschn.Nr

Nummer der in der Tabelle Wandquerschnitte beschriebenen Wand

Länge [cm]

Lichte Wandlänge ohne Querwanddicke

yAnf [cm]

Versatz der Wandvorderkante zur x-Achse bzw. zur Vorderkante der untersten Geschoßwand.

Anf-, Endhöhe [cm]

Anfangs- und Endhöhe des Wandabschnittes.
Die Anfangshöhe bezieht sich auf den Querwandbeginn. Die Höhen sind Geschoßhöhen.
