Schubspannungsnachweise vereinfacht

Die Nachweise werden pro Einwirkungskombination und pro Geschoß am Wandfuß angezeigt.

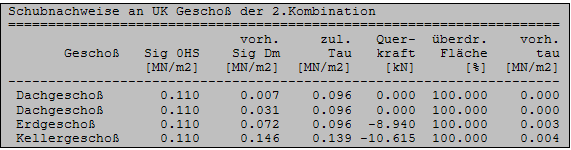

Schubspannungsnachweise vereinfacht

Sig 0HS [MN/m2]

zulässige abgeminderte Haftscherfestigkeit nach Tabelle 5

Sig Dm [MN/m2]

mittlere zugehörige Druckspannung

zul. Tau [MN/m2]

zulässige Schubspannung nach Gleichung (6a)

Querkraft [kN]

Querkraft

überdrückte Fläche [%]

Anteil der überdrückte Fläche

vorh Tau [MN/m2]

vorhandene Schubspannung nach Gleichung (5)
