Nachweise genauer in Wandmitte

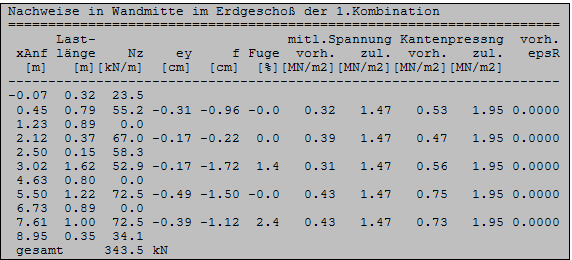

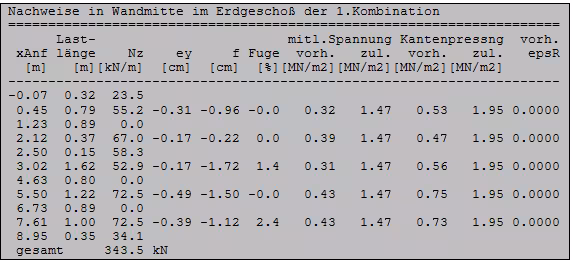

Die Normalspannungsnachweise werden pro Einwirkungskombination und pro Geschoß in Wandmitte angezeigt. Am Ende der Tabelle steht die Gesamtlast [kN] am Horizontalschnitt.
Nachweise genauer in Wandmitte

xAnf [m]

Linienlastbeginn bezogen auf den Koordinatenursprung bzw. auf den Beginn der untersten Geschoßwand.

Lastlänge [m]

Nz [kN/m]

Normalkraft pro Meter

ey [cm]

planmäßige Exzentrizität infolge Momentenverlaufs zwischen Wandkopf und Wandfuß, gegebenenfalls durch Momente aus Winddruck, -sog und Erddruck überlagert
Die Momente aus Winddruck, -sog und Erddruck werden unter Annahme gelenkiger Lagerung ermittelt.

f [cm]

zusätzliche Exzentrizität nach Pkt.7.9.2, Gleichung (11)

Fuge [%]

Anteil der klaffenden Fuge

mittlere Spannung [MN/m2]

mittlere vorhandene und zulässige Normalspannung

Kantenpressung [MN/m2]

vorhandene und zulässige Kantenpressung

vorh. epsR

rechnerische Randdehnung nach Bild 3
