Verformungen Th. I. Ordnung

Dieser Dialog erscheint, wenn Sie den Befehl Ergebnisse -Verformungen Th. I anwählen. Über den Befehl Ergebnisse -Lastfallkombination können Sie festlegen, für welche Lastfallkombination die Verformungen dargestellt werden sollen.

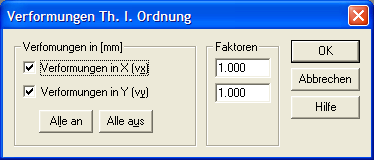

Verformungen Th. I. Ordnung
Auf diesem Dialog können Sie auswählen, welche Verformungen dargestellt werden sollen. Des weiteren können Sie Skalierungsfaktoren für die einzelnen Kurvenverläufe festlegen. Über den Befehl Optionen - Ergebnisdarstellung können Sie einstellen, ob Kurvenverläufe, deren Werte alle Null sind, dargestellt werden sollen oder nicht.

Verformung in X,Y (vx, vy) [mm]

Stellt die Verformung in der jeweiligen Richtung dar.

Faktoren

Über diese Eingabefelder lässt sich der Skalierungsfaktor für den jeweiligen Verlauf einstellen.

Alle an, Alle aus

Die Betätigung der entsprechenden Befehlsschaltfläche führt entweder zur Darstellung aller Kurven oder unterdrückt die Darstellung komplett. Natürlich lassen sich über die entsprechenden Kontrollfelder die einzelnen Verläufe separat ein- und ausblenden.
