Spannungen aus LFK Th. II. O. DIN1052

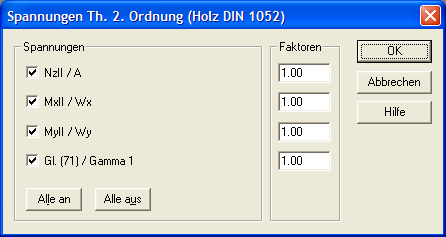

Dieser Dialog erscheint, wenn Sie den Befehl Ergebnisse- Spannungen aus Lfk Th.II.O. bei eingestellter Norm DIN 1052 auswählen. Es werden die Spannungsverläufe aus der aktuell eingestellten Lastfallkombination angezeigt.
Spannungen aus LFK Th. II. O. DIN1052
Auf diesem Dialog können Sie auswählen, welcher Verlauf dargestellt werden soll. Des weiteren können Sie Skalierungsfaktoren für die einzelnen Kurvenverläufe festlegen.
Über den Befehl Werkzeuge – Optionen - Schalter können Sie einstellen, ob Kurvenverläufe, deren Werte alle Null sind, dargestellt werden sollen oder nicht.

Nzl / A [MN/m2]

Normalspannungsanteil

MxI / Wx, MyI / Wy [MN/m2]

Biegespannungsanteile

Gl (71) / Gamma1

Spannungsnachweis nach Gleichung (71) aus DIN 1052

Faktoren

Über diese Textfelder lässt sich der Skalierungsfaktor für den jeweiligen Verlauf einstellen.

Alle an, Alle aus

Die Betätigung der entsprechenden Befehlsschaltfläche führt entweder zur Darstellung aller Kurven oder unterdrückt die Darstellung komplett. Natürlich lassen sich über die entsprechenden Kontrollfelder die einzelnen Verläufe separat ein- und ausschalten.
