Schubspannungen aus LFK DIN 18800/90 (E-E)

Dieser Dialog erscheint, wenn Sie den Befehl Ergebnisse- Schubspannungen bei eingestellter Norm DIN 18800/90 (E-E) auswählen. Es werden die Spannungsverläufe aus der aktuell eingestellten Lastfallkombination angezeigt.
Schubspannungen aus LFK DIN 18800/90 (E-E)

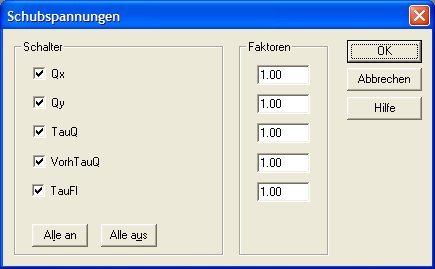

Auf diesem Dialog können Sie auswählen, welcher Verlauf dargestellt werden soll. Des weiteren können Sie Skalierungsfaktoren für die einzelnen Kurvenverläufe festlegen.
Über den Befehl Werkzeuge – Optionen - Schalter können Sie einstellen, ob Kurvenverläufe, deren Werte alle Null sind, dargestellt werden sollen oder nicht.

Qx / Qy [kN]

Bemessungsquerkräfte

TauQ [MN/m2]

vorhandene Schubspannung

Vorh. TauQ / zulTauQ [-]

Schubspannungsverhältnis

TauFl [MN/m2]

Schubspannung im Flansch ?

Faktoren

Über diese Textfelder lässt sich der Skalierungsfaktor für den jeweiligen Verlauf einstellen.

Alle an, Alle aus

Die Betätigung der entsprechenden Befehlsschaltfläche führt entweder zur Darstellung aller Kurven oder unterdrückt die Darstellung komplett. Natürlich lassen sich über die entsprechenden Kontrollfelder die einzelnen Verläufe separat ein- und ausschalten.
