Schnittgrößen Th. II. Ordnung

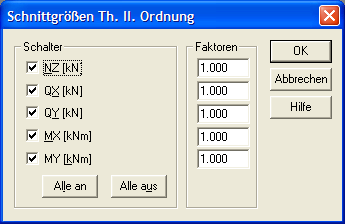

Dieser Dialog erscheint, wenn Sie den Befehl Ergebnisse- Schnittgrößen anwählen. Über den Befehl Ergebnisse- Lastfallkombination können Sie festlegen, für welche Lastfallkombination die Schnittgrößen dargestellt werden sollen.
Bei den Ergebnissen handelt es sich um die Werte der Berechnung nach Theorie II. Ordnung unter gammafachen Lasten.
Auf diesem Dialog können Sie auswählen, welche Schnittgrößen dargestellt werden sollen. Des Weiteren können Sie Skalierungsfaktoren für die einzelnen Kurvenverläufe festlegen. Über den Befehl Werkzeuge- Optionen- Schalter können Sie einstellen, ob Kurvenverläufe, deren Werte alle Null sind, dargestellt werden sollen oder nicht.

NZ, Qx,...

Die Betätigung des jeweiligen Kontrollfeldes führt zur Darstellung des entsprechenden Kurvenverlaufes oder unterdrückt sie.

Faktoren

Über diese Textfelder lässt sich der Skalierungsfaktor für den jeweiligen Verlauf einstellen.

Alle an, Alle aus

Die Betätigung der entsprechenden Befehlsschaltfläche führt entweder zur Darstellung aller Kurven oder unterdrückt die Darstellung komplett. Natürlich lassen sich über die entsprechenden Kontrollfelder die einzelnen Verläufe separat behandeln.
