Rechteckquerschnitt (Betonbemessung)

Dieser Dialog erscheint, wenn Sie sich auf dem Dialog Stützenabschnitte befinden, die Befehlsschaltfläche Querschnitte Erzeugen betätigen und als Berechnungswunsch eine Betonbemessung eingestellt ist.

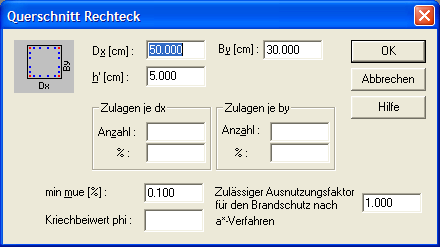

Rechteckquerschnitt (Betonbemessung)

dx [cm]

Geben Sie hier die Breite des Querschnittes ein.

by [cm]

Geben Sie hier die Dicke des Querschnittes ein.
Ist das Seitenverhältnis dx/by bei DIN 1045(88) > 5 oder bei DIN 1045(01) und EC2 > 4, wird der Betonquerschnitt für die Ermittlung der Mindestbewehrung nicht als Balken, sondern als Wand behandelt.

h’ [cm]

Geben Sie hier den Achsabstand der Eisen von der Außenkante des Betons ein.

Zulagen Anzahl je dx

Wenn dieser Stützenabschnitt nicht nur Eckbewehrung, sondern zusätzlich mit Bewehrung an den Seiten ausgeführt werden soll, geben Sie hier die Anzahl der zusätzlichen Eisen pro Seite in der X-Richtung der Stütze an. Da XKSN immer von einer symmetrischen Bewehrung ausgeht, bezieht sich diese Angabe auf beide Seiten. Wenn Sie in diesem Feld z.B. 2 eingeben, werden an der Vorder- und an der Hinterseite der Stütze jeweils 2 zusätzliche Eisen angeordnet.

Zulagen % (dx)

In diesem Eingabefeld können Sie angeben, wie dick die Zulageeisen gegenüber einem Eckeisen ausgeführt werden sollen. Soll ein Zulageeisen z.B. den halben Querschnitt eines Eckeisens besitzen, müssen Sie in diesem Feld 50.0 eingeben.

Zulagen Anzahl je dy

Zulagen % (dx)

Über diese beiden Felder definieren Sie die Zulagebewehrung, die an den Stützenseiten in Y-Richtung angeordnet werden soll. Die Vorgehensweise ist identisch zu den Zulagen in der X-Richtung.

minmue [%]

In diesem Eingabefeld geben Sie die Mindestbewehrung, die XKSN in diesem Stützenabschnitt vorsehen soll, an. Über diesen Wert wird die Steifigkeit des Stützenabschnittes maßgeblich beeinflusst. Wenn Sie im Laufe der Berechnung die Meldung Das System ist instabil erhalten, können Sie in vielen Fällen die Berechnung zu Ende führen, in dem Sie diesen Wert erhöhen. Falls diese Fehlermeldung immer noch erscheint, müssen die Stützenabmessungen vergrößert werden.

Kriechbeiwert Phi

Wenn Sie die Kriechbeiwerte nicht automatisch von XKSN berechnen lassen wollen, sondern diese selber definieren wollen, können Sie in diesem Feld die Kriechzahl phi eingeben.
